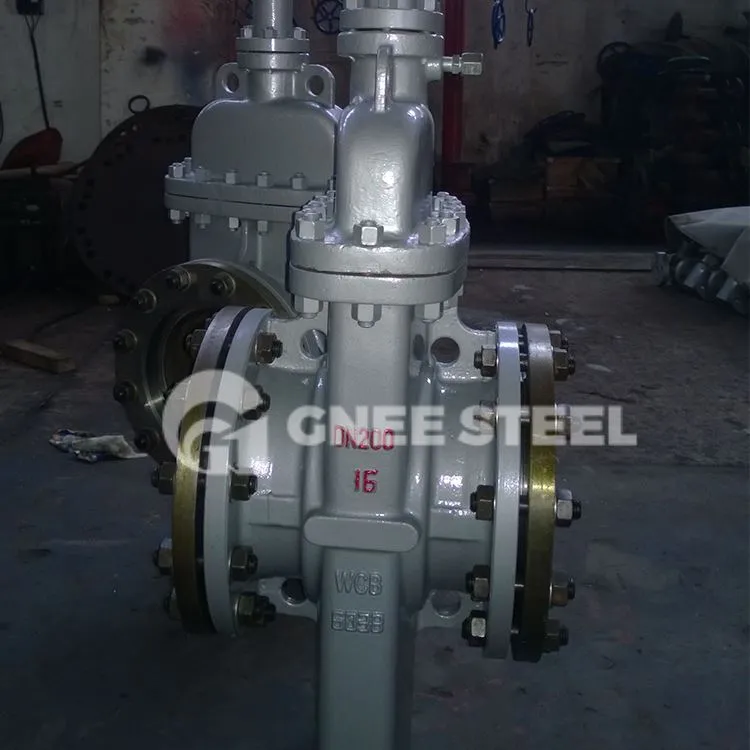

Lameväravventiil on omamoodi liugventiil, mille sulgemiseks on paralleelsed väravad. Sulgur võib olla ühevärav või kahekordne jaotusmehhanismiga värav. Värava survejõudu istmele juhitakse ujuvväravale või ujuvistmele mõjuva keskmise rõhuga. Kaheväravaliste lameventiilide puhul võib kahe värava vaheline jaotusmehhanism seda survejõudu täiendada. Lamevärava ventiili väravaplaat on jagatud kahte tüüpi: ühevärav ja kahevärav. Samal ajal võib värav olla juhtaukudega ja ilma, juhtaukudega ja klapipesa sama siseläbimõõduga, torujuhtme puhastamine on lihtne. Seda saab kombineerida klapipesaga, et moodustada sisselaskeava tihend, väljalaskeotsa tihend ja nii impordi kui ka ekspordi otsa tihend.
Lamevärava ventiili spetsifikatsioon
| Suurus | NPS 2′′-NPS 48′′ DN50-DN1200 |
| Surve | CLB150-CL2500 PN10-PN420 |
| Temperatuur | -29~121 kraadi |
| Korpuse materjal | süsinikteras, roostevaba teras, legeerteras |
Disaini spetsifikatsioon
| Disainistandardid | API 6D, ASME B16.34, GB/T 19627 |
| Struktuuri pikkus | ASME B16.10, GB/T 12221 |
| Ühenduse standard | ASME B16.5, GB/T 9113, JB/T 79 |
| Surve test | API 6DS, GB/T 13927, GB/T 26480, JB/T 9092 |
| Rõhu ja temperatuuri reiting | API 6D, GB/T 26480 |
Lamevärava ventiil
