Hüdraulilise värava klapi kirjeldus
Hüdrauliline väravaventiil on väljalülitusventiil, mis kasutab hüdraulilist süsteemi, et juhtida väravat tõusu ja languseni . Seda kasutatakse spetsiaalselt tööstuslikes torustikusüsteemides, mis vajavad suurt pöördemomendi juhtimist, karmi keskkonda või kaugtoiminguid . struktuuriomadused
Hüdraulilise ajami süsteem
Hüdrauliline silindr: teisendab hüdraulilise õli rõhu lineaarseks tõukejõuks, et ventiili vars üles ja alla suruda (tõukejõud võib ulatuda rohkem kui 10, 000 n) .
Hüdrauliline pumbajaam: pakub kõrgsurveõli allikat (töörõhk on tavaliselt 0.6-16 mPa) ja toetab kaugjuhtimispuldi .
Puhverkujundus: sisseehitatud aeglustusseade, et vältida mõju tihendi pinnale, kui värav on suletud .
Klapi korpus ja värav
Voolukanali disain: täis- ja kogu struktuur, voolutakistus on lähedal sirge toru omale (voolutakistuse koefitsient on vähem või võrdne 0 . 1).
Gate'i tüüp:
Kiiluvärav: iselukustuv tihend, mis sobib kõrgsurve tingimuste jaoks (näiteks PN100);
Elastne värav: kompenseerige tihendi pinna kulumine ja pikendamine kasutusaega;
Nuga tüüpi värav: katkestab kiudainete/granuleeritud söötmed, anti-ummistusdisain . Seal tugevdus: klapi iste keevitatakse kõva sulamiga (näiteks STL6), mis on vastupidav erosioonile .
Protektsioon ja kontroll
Anti-korrosioonikate: klapi korpust pihustatakse suurema või võrdsusega 250 μm epoksüvaiguga, mis on resistentne happe ja leelise korrosiooni suhtes; STROKE POSTSEER: kontrollige täpselt värava ava- ja sulgemisasendit (viga, mis on vähem või võrdne ± 1 kraadi); Mercess Manuaalseade
Hüdraulilise värava klapi spetsifikatsioon
| Parameeter | Ulatus | Illustreerima |
|---|---|---|
| Nominaalne rõhk | Pn10 ~ pn100 | Kõrgrõhu tüüp kuni 15000PSI (umbes 103,5MPa) |
| Nominaalne läbimõõt | DN50 ~ DN600 | Spetsiaalne kohandamine kuni DN1800 |
| Rakendatav temperatuur | -60 kraad ~ 650 kraad | Kõrge temperatuuri tüüp kasutab 2520 roostevabast terasest klapi korpust |
| Hüdrauliline õlirõhk | 0,6 ~ 16MPa | Madalapinge lähtemoment on suurem või võrdne 200n · m |
| Vastuse aeg | Vähem või võrdne 3 sekundiga (DN300 以下) | 50% kiirem kui elektrivärava klapp |
Rakendused
| Indicry | A -leht | CORE nõuded |
|---|---|---|
| Õli kaevandamine | Wellheadi torujuhtme hädaolukord (15000psi) | Kõrgepinge plahvatuse tõend, kiire reageerimine |
| Mining ja sulatamine | Läga, mis ületab torujuhtme (sisaldab tahkeid osakesi) | Nuga tüüpi värav on blokeeriv ja kulumiskindlane |
| -WasteWater ravi | Muda piirkontroll (DN400 ja uuemad) | Suur pöördemomendi avamine ja sulgemine, korrosioonikindel |
| Termiline elektritootmine | Kõrge temperatuuriga aurutorustik (650 kraadi) | Kuumakindel sulami pitser, null leke |

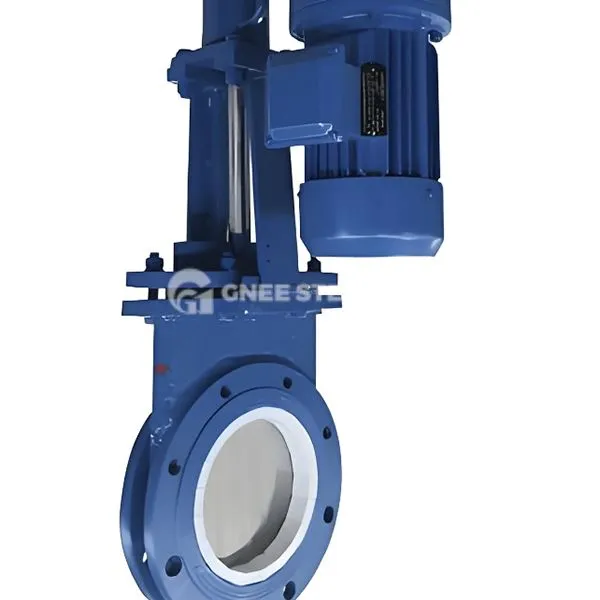

Hüdrauliline väravaklapp
Eelised
- Super suur pöördemomendi väljund: hüdrauliline tõukejõud on 3-5 korda elektrilise ajamiga, mis sobib suure läbimõõduga kõrgsurvetorustikes;
- Resistentsesse keskkonda: IP67 kaitsetase, vastupidav tolmu, niiskuse ja vibratsioonitingimuste suhtes;
- PLOSIOOSIOONI KINNITUSE Ohutus: puudub elektriliste sädemete oht, mis sobib tuleohtlike ja plahvatusohtlike kohtade jaoks (näiteks õliväljad ja keemilised taimed);
- Precise'i läbilõike kontroll
