SUGNE NUPE VAATAVEVILISE KIRJELDUS

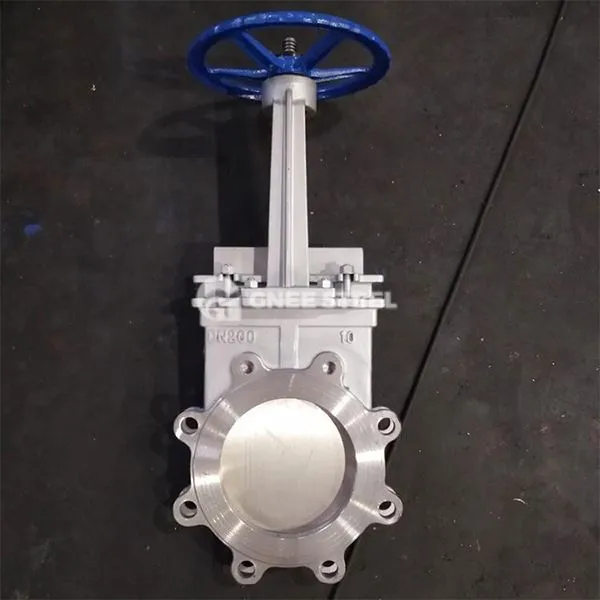

LUG-nugavärava klapp on noa tüüpi väravaklapp, mille värava mõlemal küljel on loodud kinnituskonstruktsioonid. See lõikab söödet, tõstes väravat vertikaalselt ja sobib osakesi, kiudude jms sisaldavate kõrge lisandusega vedelike (näiteks muda, räbu ja viskoosse läga) piiritlemiseks. Sellel on tugeva painduskindluse ja usaldusväärse tihendamise eelised.
Struktuuriline innovatsioon:
LUG Design: värava mõlemal küljel asuvad kinnitused suurendavad jäikust ja vähendavad painde deformatsiooni lõikamise ajal. Samal ajal moodustavad nad rõhutakistuse parandamiseks klapiistmega mitmepunktilise survetihendi (vähem või võrdne PN16);
Riigi vorm
Ühendamismeetod: Vastuvõttega ühendus ja poldid kinnitavad ainult torujuhtme ääriku, et vältida klapi korpuse ekstrusiooni ja deformatsiooni, mis sobib sagedaste lahtivõtmiste tingimuste jaoks.
Kihu noavärava klapi spetsifikatsioon
| Tingimused | Tehnilised näitajad | Rakendused ja näpunäited |
|---|---|---|
| Nominaalsurve | Pn1 0/16 (1,0 ~ 1,6mpa) | Kesk- ja madala pingesüsteemid, näiteks kaevandused ja elektrijaamad. |
| Temperatuurivahemik | -29 kraad ~ 180 kraad (piiratud tihendusmaterjaliga) | PTFE tihendid sobivad töötingimuste jaoks, mis on vähem või võrdsed 150 kraadi |
| Kaliibrisaal | DN50 ~ DN1400 | Eelistatakse suurt voolu läga torustikku (DN suurem või võrdne 300 -ga) |
| Peamaterjal | Klapi korpus: WCB, CF8M (roostevaba teras 316), dupleksiteel (F55/F53) | Söövitava söötme (näiteks happe ja leelise) jaoks valige dupleksiteras. |
Gnee laba noavärava klapp
Rakendused
Miinid/elektrijaamad:
Söe läga ja räbu sidumissüsteemid, kõva tihendi struktuur võib tahkete osakeste aineid ära lõigata (DN300 ~ DN1400, PN10); SeWage'i ravi:
Kiudude sisaldav muda ja viskoosne reovee juhtimine, u-kujuline tera ummistumise vältimiseks (pehme tihend, DN50 ~ DN400); Food/farmatseuticals:
Sanitaarterast roostevabast terasest (316L) materjal sobib steriilsete vedelike jaoks ja kiirinstallide langused on CIP-i puhastamiseks lihtne.
