Kihuvärava klapi kirjeldus
Lug noavärava klapp (tuntud ka kui lug noa väravaklapp või Slurry klapp) on klapp, mida kasutatakse spetsiaalselt ebapuhtade, viskoossete või söövitavate vedelike kontrollimiseks. Selle disain ühendab värava lõikamisfunktsiooni koos LUG -konstruktsiooni paigaldamise eelistega ja seda kasutatakse laialdaselt keemilises, elektrienergias, keskkonnakaitses ja muudes põldudes.
Põhilised struktuuriomadused
LUG -kujundus:
Klapi korpusel on mõlemal küljel asuv ribad, mis on poltide abil otse torujuhtme äärikuga ühendatud. Seda on lihtne paigaldada ja väldib klapi korpuse pigistamist ja deformeerumist poltide poolt, parandades sellega tihendus usaldusväärsust.
Võrreldes traditsiooniliste äärikuklappidega lühendab LUG -i paigaldamine poldi pikkust ja vähendab poldi hiilimise põhjustatud lekke riski.
Gate ja Tihendi struktuur:
Värav on konstrueeritud U-kujulise teraga, mis võib segamise vältimiseks katkestada lisandid, näiteks kiud ja osakesed; Pind on lihvitakse tihendus jõudluse suurendamiseks.
Tihend jaguneb pehmeks tihendamiseks (PTFE, kumm) ja kõva tihendiks (metall/keraamika). Pehme tihend saavutab nulllekke ja kõva tihend on vastupidav kõrge temperatuuri suhtes (vähem või võrdne 300 kraadi) ja kulumisega.
Materiaalne kohanemisvõime:
Klapi korpus on tavaliselt roostevabast terasest (304/316L), süsinikterasest või spetsiaalsest sulamist (näiteks F55, 2205), mis sobib söövitavatele söötmetele;
Värav võib olla valmistatud kulumiskindlatest materjalidest (näiteks 2CR13, keraamika), et pikendada selle kasutusaega.
Tööpõhimõte
Värav tõstetakse vertikaalselt klapi varre käsitsi, elektrilise või pneumaatilise ajami abil:
AVE RIIK: Värav tõstetakse täielikult üles ja vedelik läbib takistamata;
kokkupööratud olek: värava allosas olev tera surub klapi istme, lõikab söötme maha ja kraapib tihenduspinnale lisandid, et saavutada kahesuunaline tihendus.
Kihu noavärava klapi spetsifikatsioon
|
Ese |
Vanitud noavärava klapp | |||
|
Nominaal läbimõõt |
DN50 ~ 2000 mm NPS 2 "~ 48" |
|||
|
Peamised materjalid |
CI, WCB, ZG1CR18Ni9TI, ZG1CR18NI12MO2TI, CF8, CF8M, CF3, CF3M. 2CR25ni20 |
|||
|
Leke |
Roostevabast terasest kõvatihend: klass D (vedel 0. 1xdn mm3/s) |
|||
|
Aksessuaarid |
1. Flas |
|||
|
Tihenditüüp |
Roostevabast terasest kõva tihedus, teflon pehme tihend |
|||
|
Teflon pehme pitser |
Aste A (null leke) |
|||
|
Ääriku puurimine |
ANSI B16.5, GB/T9113, JB/T79, HG, SH, JIS, DIN, NF, BS |
|||
|
Rõhuvahemik |
{{0}}}. 0 ~ 1.0mpa |
|||

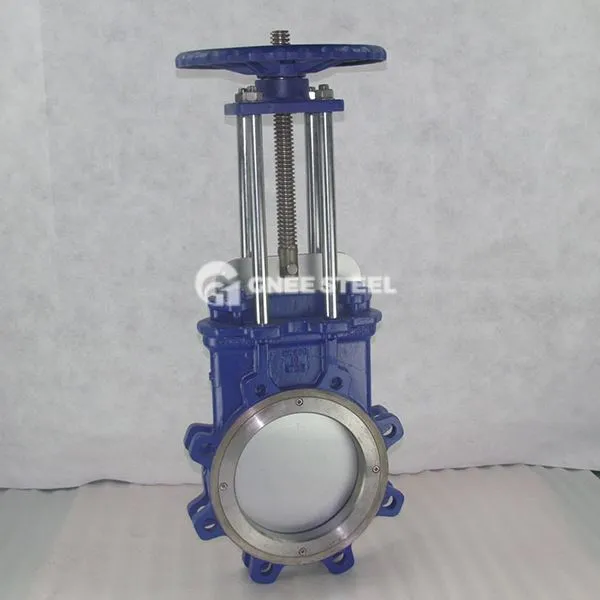

Vanitud noavärava klapp
Rakendused
Keskkonnakaitse: riputatud tahkete ainete sisaldavate reovee puhastamine linna kanalisatsiooni puhastusjaamades.
Elektritööstus: tuha läga transport ja lõikamine söeküttel töötavates elektrijaamades.
Keemiatööstus: tugeva happe ja leelise meediumi voolu kontrollimine.
Paberitootmine ja metallurgia: suure kontsentratsiooniga viljaliha ja mineraalliiva torustikusüsteemid.
