mehaanilise värava klapi kirjeldus
Mehaaniline väravaklapp on lõigeventiil, mille tuum avamine ja sulgemise osa on värav. See suudab vertikaalse tõstmise liikumise kaudu realiseerida torustiku keskkonna täielikku avamist või sulgemist ja seda ei saa voolu reguleerimiseks kasutada. Selle põhifunktsioon on vedeliku usaldusväärselt ära lõigata, mis sobib kõrgsurve, söövitavate söötmete ja tahkete osakeste transpordi stsenaariumide jaoks.
Koore struktuur ja ajamirežiim
Key komponendid
Gate: jagatud jäigaks väravaks (integreeritud struktuur) ja elastne värav (seda võib tiheda pinna hälbega kohanemiseks pisut deformeeruda);
Valve vars: ühendab ajami seade ja värava, mis on jagatud kahte tüüpi: selge vars (tõste vars on nähtav) ja peidetud vars (klapi vars pöörleb ja lifdab);
Riigipind
Drive Mode
MANUAL DRIVE: Käeratas või käigukasti töö, kohandatud mootoriga keskkonnas;
Automation Drive: elektri-, pneumaatilised, hüdraulilised seadmed, toetage kaugjuhtimispuldi
mehaanilise värava klapi spetsifikatsioon
|
Ese |
Mehaaniline väravaventiil | ||
|
Kohaldatavad standardid |
GB, DIN, ANSI, ASME, JIS, API |
||
|
Suurusevahemik |
DN15 kuni DN200 |
||
|
Töörõhk |
10bar, 16bar, 20bar, 40bar, 64bar, klass 150, klass 300 |
||
|
Kehamaterjal |
Roostevaba teras 304\/316\/316L |
||
|
Möötme normaalse tüübi temperatuur |
-22 ℉ kuni 356 ℉ |
||
|
Kõrgtemperatuuri tüüp |
-22 ℉ kuni 842 ℉ |
||
|
Lõppühendus |
Äärik |
||
|
GATE klapi kerekujunduse standard |
API600 \/ DIN3352 \/ KS B2361 \/ GB \/ T 12234 |
||
|
Sobiv meedia |
Vesi, õhk, õli, gaas, aur, viljaliha jne. |
||
|
Pinge |
Dc -12 v, 24vac -24 v, 110v, 220v, 380V |
||
|
Ajami tüüp |
Väljas oleval tüübil, modulatsioonitüüp või intelligentne tüüp |
||
|
Rakendus |
Toit ja jook, vesi ja reovesi, ülikerge vesi, magestamine, kemikaal, tekstiili-, farmaatsia-, paberimass ja paberi-, kaevandus-, katla- ja energiatööstus |
||

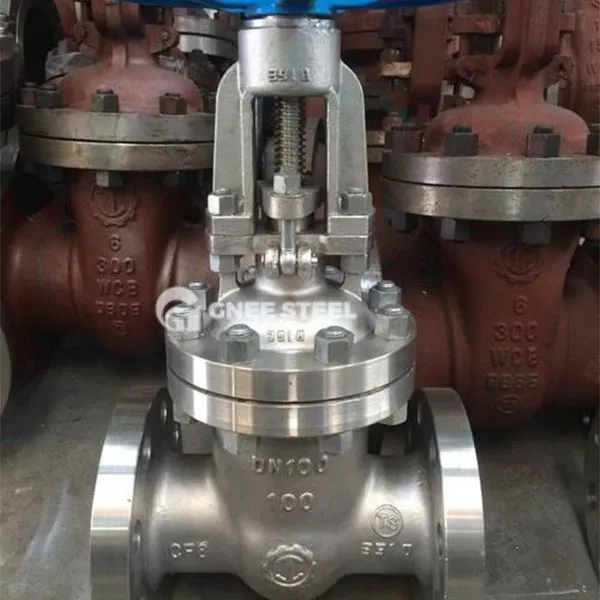

mehaaniline väravaklapp
Tehnilised eelised
Pitseerimise usaldusväärsus
Kombineerituna sunnitud tihendamise disainiga (värava väline jõud surub väravat) ja isesulamise (keskmise rõhuabi), jõuab lekketase VI-ni; Kõrgrõhu tolerants
Kroom-molübdeeni terasest klapi korpus ja karbiidi tihenduspind sobivad ülikõrge rõhu (PN80) stsenaariumide jaoks; Hoolduse mugavus
Vahetav klapi iste ja moodulkujundus vähendavad seisakuid.
Rakendused
kõrge rõhu tööstussüsteemid
Aurutorustikud soojusjõu tootmiseks (PN ＞ 10MPa);
Nafta- ja maagaasitorustikud (H₂S korrosioonikindlad materjalid).
Powder ja granuleeritud keskmine kontroll
Pneumaatiline edastussüsteem (topeltvärava jammidevastane disain);
Metallurgia ja kaevandamise granuleeritud materjali väljalõige.
Spetsiaalne keskkonna kohandamine
Sanitaarvedelikud (316L roostevaba teras);
Madala temperatuuriga veeldatud söötmed (-196 erikülg).
