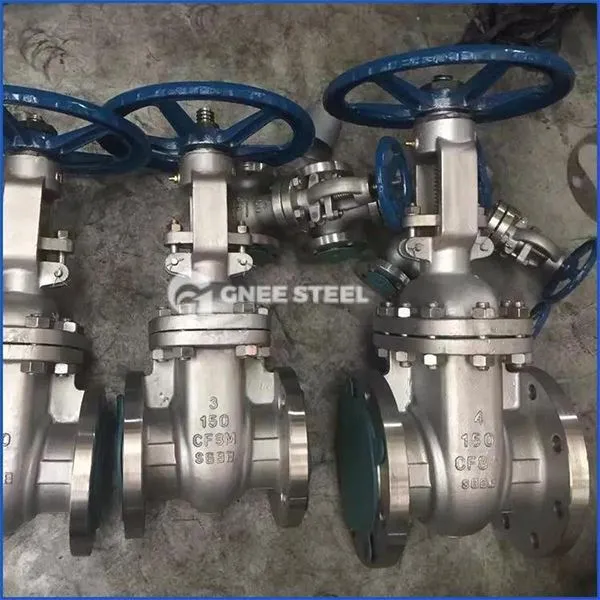

vastupidav kiiluvärava klapp
Kirjeldus
Vastupidav kiiluvärava klapp on väravaklapi spetsiaalne kujundus. Selle värav võtab kasutusele elastse struktuuri, mis kompenseerib tihenduspinna nurga kõrvalekaldet väikese deformatsiooni kaudu, et parandada tihendi usaldusväärsust. Seda kasutatakse peamiselt naftakeemilises, võimsuses ja muudes stsenaariumides õli, auru ja muu söötme katkestamiseks või ühendamiseks.
Koolu struktuur ja disain
Gate struktuur:
Elastiline kiiluvärav: värava keskosa on pilu või paindlik ühendusprotsess, et värav saaks sulgemisprotsessi ajal kerge deformatsiooni tekitada ja kohaneda tihenduspinna nurga veaga;
Rigid GATE (võrdlusühik): traditsiooniline integreeritud valamine, pinna töötlemise täpsuse kõrge tihendamise täpsuse nõuded, nurga kõrvalekalde tõttu on lihtne lekkeid põhjustada.
Sealing System:
Metaalne kõvatihend
Soft pitseri kombinatsioon: mõned mudelid on ühendatud kummi või PTFE tihendusrõngastega, et saavutada null lekke, kuid temperatuuri takistus on piiratud (vähem või võrdne 120 kraadi).
Drive Mode:
Toetab käsiraamatut, elektri-, pneumaatilist ja käigukasti. Suuremahulised ventiilid on töömomendi vähendamiseks sageli varustatud tõukelaagritega.
vastupidav kiiluvärava klapi spetsifikatsioon
Rõhk: PN16, PN25, PN40, PN64, PN100
Materjal: valatud teras, roostevaba teras
Operatsioon: käteratas, käigukast, penuametiline aktiveaoor, elektriajaator
Temperatuur: -29-425 centigrade
Kujundus- ja tootmisstandard: GB\/T 12234
Näost näkku: JB\/T 7746
Äärikuühendus: JB\/T 79
Test ja kontroll: GB\/T 13927-92
Siiras teenus, OEM -teenus
Bränd: gnee
vastupidav kiiluvärava klapp
Rakendused
Naftakeemiatööstus: toornafta ja maagaasi torujuhtmete kõrgsurve väljalõige;
Toitesüsteem: kõrgsurve aurutorustiku avamine ja sulgemine;
Tööstuslikud vedelikud: osakesi sisaldavate söötme vooluhaldus või kerge söövitavus (tuleb sobitada kõva tihendamise struktuuriga)
