API600 OS & Y valatud terasest väravaventiil

‌API600 OS & Y valatud terasest väravaklapp‌ on terasest väravaventiil, mis vastab standardile ‌api 600. See võtab kasutusele kruvi ja ikke (OS & Y) ‌ struktuur. Klapi korpus on valatud terasest (näiteks WCB, LCB või CF8M). Seda kasutatakse peamiselt kõrgsurve- ja kõrgtemperatuuriga torujuhtmete, näiteks õli ja maagaasi keskmise läbilõike kontrollimiseks. Selle põhistandardid hõlmavad järgmist:

‌API 600‌: standardiseerib süsinikterase/sulami terasest värava ventiilide konstruktsiooni, materjali ja katsenõudeid.
‌MME B16.34‌: määratleb rõhu ja temperatuuri taseme ja toetab klassi 150 ~ 2500 (kuni 42MPa).

Struktuurilised omadused ‌outside kruvi ja ikke disain (OS & Y) ‌

Klapi vars paljastatakse ning tõuseb ja langeb väravaga sünkroonselt. Ventiili varre niiti ja käeratast kasutatakse avamiseks ja sulgemiseks, mis on mugav klapi oleku intuitiivseks hindamiseks.
Ikke toetab ventiili varre ülekandemehhanismi, et suurendada operatiivset stabiilsust.
‌ poltidega kapot (BB) ‌
Kapott ühendatakse klapi korpusega poltidega, et tagada kõrgsurve tihendamine ja seda saab hoolduse jaoks lahti võtta. ‌ Ülemine tihenduskoht seatakse klapi varre juures, et meedium ei tungiks pakkepiirkonda täielikult, kui see on täielikult avatud, laiendades sellega pakkimist. ‌ Tihi ja värava kujundus ‌
Värav võtab kasutusele elastse ühevärava (H-tüüpi) ‌, mis kompenseerib tihenduspinna kulumist mikrotehingute kaudu ning sobib kõrgetemperatuuri ja kõrgrõhu tingimuste jaoks. ‌ Tihenduspinna saab valida karbiidi kattest (näiteks stelliit 6) või pehmete tihendusmaterjalide (grafiit/ptfe) hulgast ja lekketase jõuab API 598 standard ‌.

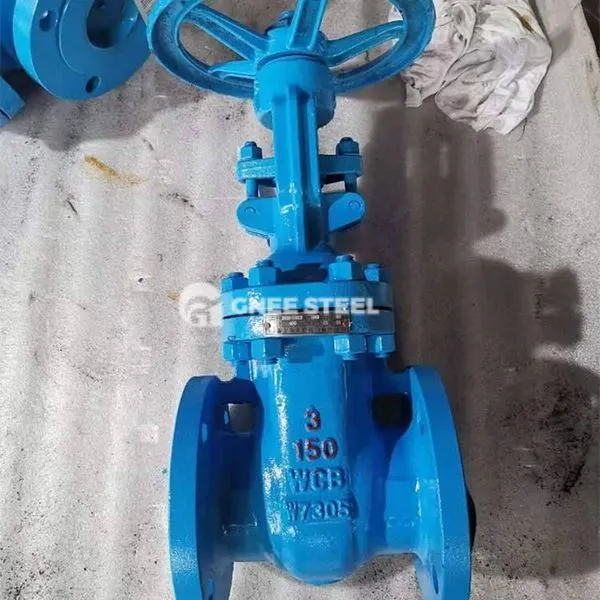

API600 OS & Y valatud terasest väravaventiil



Rakendused
Naftakeemiatööstus: toornafta ja maagaasi torujuhtmete avamine ja sulgemine ning hädaolukorra väljalülitus, rõhutakistuse tase sobib kõrgsurveülekandeks.
Termiline elektritootmine: peamine aurutorustik (vähem või võrdne 500 kraadi) ja katla veevarustussüsteem, säilitades tihendusstabiilsuse kõrgel temperatuuril.
Tööstussüsteem: osakesi või söövitavaid söötmeid sisaldav torujuhtme juhtimine, mis nõuab kõvasid tihendeid või spetsiaalseid sulami materjale.
