Kõrge temperatuuriga noavärava klapi kirjeldus
kõrge temperatuuri noavärava klapp on noa tüüpi väravaklapp, mis on mõeldud kõrgete temperatuuride töötingimuste jaoks. Selle värav on valmistatud kõrge temperatuuriga vastupidavast sulamist või keraamilisest kattematerjalist. Klapi iste ja tihendusstruktuur on kohandatud kõrge temperatuuriga keskkonnaga ja need taluvad ekstreemset temperatuuri väiksema või võrdsusega 1100 kraadi. See sobib katla tuha tühjendamiseks, kõrge temperatuuriga pulbri transportimiseks, metallurgiliseks räbu töötlemiseks ja muudeks stsenaariumideks.
Struktuur ja materjal
VALVE KOHA JA VENS
Materjal: 2520 roostevabast terasest (06CR25NI20), 310S roostevabast terasest või süsinikteras, mida pritsitakse kõrge temperatuuriga keraamikaga, et suurendada korrosioonikindlust ja soojuse deformatsioonitakistust;
Struktuur: jagatud või integreeritud disain, sirge voolukanal keskmisepeetuse ja soojuspinge vähendamiseks.
Gate Plaat
Nugakujuline või kiilukujuline disain, pinna pinnad kõva sulamiga (näiteks volframkarbiid) või keraamilise kihi pihustamine, et parandada kulumiskindlust ja kõrge temperatuuri takistust;
Mõnes mudelis kasutatakse elastset värava struktuuri, et kompenseerida kõrgel temperatuuril soojuspaisumise kõrvalekaldeid kerge deformatsiooni kaudu.
Sealing System
Kõrge temperatuuriga kõva tihedus: metall kuni metallitihend (näiteks roostevabast terasest + karbiid), leke on väiksem või võrdne 26 × dn mm³/s;
Komposiittihend: mõned mudelid ühendavad metalli tihendi elastse kompensatsiooni struktuuriga, et kohaneda kõrge temperatuuriga kõikumistega.
Drive seade
Tugi käsiraamat, elektriline või pneumaatiline ajam, ajami kõrge temperatuuriga vastupidav konstruktsioon (näiteks soojuskilp, kõrge temperatuuriga vastupidav määrdeaine) .
Kõrge temperatuuriga noavärava klapi spetsifikatsioon
|
Täitmismaterjalid
|
Roostevaba teras, malmist
|
|
Kehamaterjal
|
Roostevaba teras (SS316, SS304)
|
|
Valikuline suurus
|
1/2 "~ 8", DN15 ~ DN200
|
|
Tihendusmaterjal
|
NBR, EPDM, PTFE, metalli pitser
|
|
Rakendatav meedia
|
Gaas, vedel, vesi, õli kontroll
|
|
Kohaldatav temperatuur
|
-30-425 kraad
|
|
Valikuline ajami funktsioon
|
Lülituste tüüp, reguleeriv tüüp, intelligentne tüüp
|
|
Valikuline kollokatsioon
|
Elektiklapp, tihendusrõngas, piirlüliti, ajam
|
|
Töörõhk
|
1,6 ~ 6,4 m PA
|
|
Eluiga
|
1500, 000 (1 miljon) korda
|
|
Valikulised lisaseadmed
|
Namuri solenoidventiil, limiitlüliti, FRL, asendinäitaja, käsitsi seade
|
|
Rakendus
|
Toit ja jook, vesi ja reovesi, ülikerge vesi, magestamine, kemikaal, tekstiili, farmaatsia-, paberimass ja paber, kaevandamine,
Katla- ja elektritööstus |

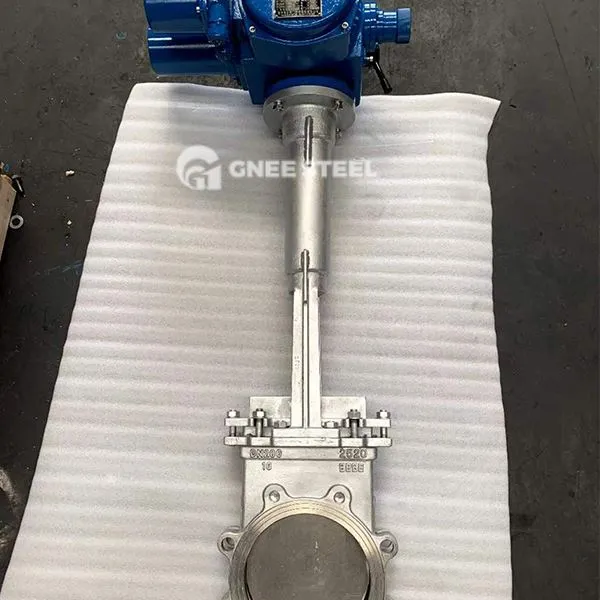

Kõrge temperatuuriga noavärava klapp
Omadused
VÕIMALUSE KÕRGE KÕRGE TEAMISEKS:
Töötemperatuuri vahemik on -29 kraad ~ 1100 kraad, mis sobib selliste meediumite nagu katla tuhk ja kõrgtemperatuuripulbrid;
Välist jahutusseadet pole vaja, vähendades süsteemi keerukust.
Sprong kulumiskindlus:
Värava ja klapi iste on kaetud karbiidi või keraamilisega, mis saavad hakkama kõvakeskkonnakeskkondadega, näiteks räbu ja söepulbriga.
reljeeritav pitseerimine:
Metalli kõva tihendi stabiilsust hoitakse kõrgel temperatuuril, et vältida kõrgete temperatuuride tõttu pehmete tihendusmaterjalide rikkeid;
Värava ise keerukas disain võib segamise vältimiseks kleepida liimid tihenduspinnal.
ESy hooldus:
Moodulkonstruktsioon toetab seisaku vähendamiseks väravate või tihenduskomponentide kiiret asendamist.
Rakendused
jõu tööstus:
Katla tuha eemaldamise süsteemide ja elektrijaama tuha eemaldamise torustike kõrge temperatuuriga keskmine piir ja voolu reguleerimine.
Metallurgia ja kaevandamine:
Kõrgahju räbu transport, kõrge temperatuuriga metallpulbrid ja paagutusmasin suri gaasi töötlemine.
Keemiline ja keskkonnakaitse:
Kõrge temperatuuriga jäätmegaasi töötlemine, pulbermaterjali kontroll keemilistes reaktorites.
Ehitusmaterjalide tööstus:
Tsemendiahju heitgaas ja kõrge temperatuuriga tooraine pulbri torustikud lõigatakse välja.
