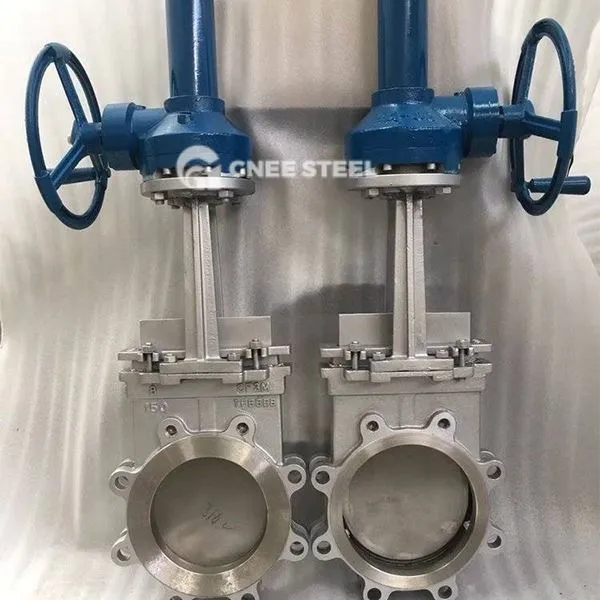

Vastupidav istuv noavärava klapi kirjeldus
Resistentse istuv noavärava klapp on klapp, mis ühendab vastupidava klapi istme noakujulise väravakonstruktsiooniga. Värava põhi on terakujuline, mis võib katkestada kiud, osakesed ja muud lisandid ning saavutada tihendus läbi elastse materjali klapi (näiteks kumm, polütetrafluoroetüleen). See ühendab nugavärava klapi tugeva lõikevõime ja sobib elava tihendi kohanemisvõimega ja sobib kiude, läga või kergete osakeste sisaldavate söötme väljalõikamiseks.
Struktuurne kompositsioon
klapi keha :
Enamasti võtab vastu integreeritud kujundus, mis on valmistatud kõrgtugevast rauast, roostevabast terasest või süsinikterasest ning voolukanal on sirge, et vähendada voolutakistust.
GATE :
Noakujuline või kiilukujuline struktuur, mille allosas on tera, mis võib lõigata lisandid nagu kiud ja viljaliha;
Mõni võtab kasutusele elastse värava disaini, mis kompenseerib töötlemisvigu kerge deformatsiooni kaudu ja parandab tihendamist.
klapi iste :
Valmistatud elastsest materjalist (näiteks kummist, polütetrafluoroetüleenist) ja teeb koostööd väravaga, et saavutada pehme tihendus;
Mõned mudelid võtavad kasutusele kummi kapseldamise protsessi, et suurendada tihendi usaldusväärsust ja korrosioonikindlust.
Drive -seade:
Toetab käsitsi, elektri- või pneumaatilist tööd erinevate töötingimuste täitmiseks.
Vastupidav istuv noavärava klapi kirjeldus
|
ese |
väärtustama |
|
Rakendus |
Üld- |
|
Sadamasuurus |
DN50 kuni DN300 |
|
Garantii |
3 aastat |
|
Lähtekoht |
Hiina |
|
Mudelnumber |
Giegv0011 |
|
Võimsus |
Käsiraamat |
|
Meediumitemperatuur |
Normaalne temperatuur |
|
Kaubanimi |
Gnee |
|
Struktuur |
Värav |
|
Meedium |
Vesi |
|
Kohandatud tugi |
OEM, ODM, OBM |
|
Tootenimi |
Malmist värava klapp |
|
Kehamaterjal |
Malmist |
|
Ühendus |
Ääriku otsad |
|
Suurus |
DN50 kuni DN300 |
|
Surve |
PN16 |
|
Standard |
GB ANSI BS NF DIN JIS |
|
Vahend |
Vesi |
|
Töötemperatuur |
0 kuni 80 kraadi |
|
Pakkimine |
Kohandatud pakend |
Vastupidava istuva noavärava klapi ja metallist nugavärava klapi võrdlus
| Termid | Vastupidav istuv noavärava klapp | Metallist istuv noavärava klapp |
|---|---|---|
| -materjal | Elastsed materjalid (kumm, polütetrafluoroetüleeni) | Metall (roostevaba teras, karbiidi) |
| Kasutatav temperatuur | Väiksem või võrdne 80 -kraadise (kummist) või väiksem kui 200 kraadi (PTFE) | Väiksem või võrdne 450 kraadi (metalli kõva tihedus) |
| Tihendus jõudlus | Ligi null leke (pehme tihend) | Jälgige leke (kõva tihendi tööstuse standard) |
| Rakendatav meedia | Sisaldab kiudaineid, tselluloosi ja heledaid osakesi | Sisaldab kõvakesi, kõrge temperatuuri või väga söövitavat söödet |
Vastupidav istuv noavärava klapp
Omadused
ExCellent Performance:
Elastne klapi iste sobib tihedalt väravakettaga, mis võib saavutada nulllekke lähedal tihenemise efekti, eriti sobib vedela söötme jaoks.
ise sunniviisimine:
Keskmine rõhk suurendab tihendusfekti (isesulamist) ja vähendab sõltuvust välisest rõhust.
Laius kohaldatav meedia:
Ummistumise vältimiseks saab see käsitseda söötmeid, mis sisaldavad lisandeid või kergeid osakesi, nagu kiudained, viljaliha, kanalisatsioon jne.
ESy hooldus:
Kompaktne struktuur, kambrivaba disain vähendab lisandite sadestumist; Elastne klapi istet on lihtne asendada ja sellel on madala hoolduskulu.
Rakendused
Keskkonnakaitse ja kanalisatsiooni töötlemine:
Lõika välja kiudaineid ja mudaid, näiteks paberivabrikuid ja reoveepuhastusjaamade torujuhtmesüsteeme.
Keemiline ja toidutööstus:
Käepideme ja söövitavad söötmed (peavad vastama hügieenistandarditele), näiteks toidukvaliteediga vedeliku transport.
Konstruktsioon ja energia:
Kasutatakse vedelate torujuhtmete, näiteks kraanivesi ja HVAC-süsteemide ning kummist kaetud klapi istme avamiseks ja sulgemiseks. Mining ja metallurgia:
Kontrollige keskmise osakeste, näiteks räbu ja söepulbri, edastamist.
