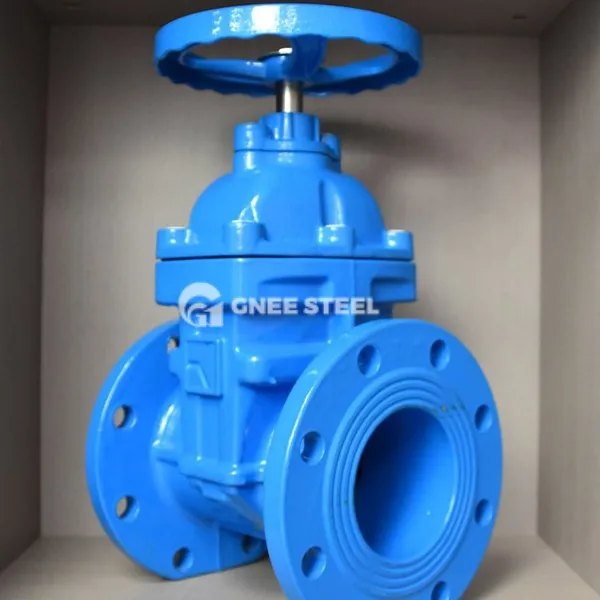

Mittetõusv vars malmist värava klapp

Mittetõstetud varre malmist väravaklapp on väravaklapi tüüp, mille malmist on klapi korpuse materjal ja sisseehitatud varremutter. See avatakse ja suletakse, pöörates klapi varre, et juhtida väravaplaat tõusu ja languseni. See sobib vee, auru ja muude söötmete madalrõhu torujuhtme juhtimiseks. Selle põhidisain sisaldab:

‌ varre struktuur ‌: varre mutter on fikseeritud väravaplaadile. Kui käeratas pöörleb, pöörleb klapi vars ainult tõusemata ja langemata, säästes paigaldusruumi.
‌ Tihenduspind Materjal ‌: klapi istme tihendipind on tavaliselt valmistatud pronksist, vase sisetükkidest või kõvast sulamist. Väravaplaat võtab kasutusele kummi katmise või vase tihendamise, mis sobib normaalseks temperatuuriks ({0}} kraad ~ 80 kraadi) töötingimusi.
‌ Äärikuühendus ‌: klapi korpuse mõlemad otsad on ääriku liidesed, mis sobivad pn10 ~ pn16 rõhutasemete jaoks (vähem või võrdne 1,6MPa).

Jõudlusomadused ‌ Madala voolutakistus ‌ ‌ Kui täielikult avatakse, on voolukanal sirge, keskmine voolab sirgjooneliselt ja rõhukaotus on väike. See sobib veevarustussüsteemide jaoks, mis on tundlikud vastupidavuse suhtes.
Lamepõhine klapi istme kujundus vähendab lisandite kogunemist ja sobib riputatud osakesi sisaldavate reoveetorude jaoks.
‌Operatsiooni- ja hooldusfunktsioonid‌

Lihtne avada ja sulgeda, kuid kõrgus on suur ja löök on pikk ning avanemiskraadi tuleb hinnata klapi varre pöörlemiste arvu järgi.

Tihenduspinda on lihtne kanda (eriti sagedase ava- ja sulgemisstsenaariumide korral) ning vase sisetükki või kummikatet tuleb regulaarselt kontrollida.
‌Kond efektiivsuse eelis‌

Raudventiili korpusel on odavad ja see sobib munitsipaal-, põllumajandus- ja muu eelarvega piiratud stsenaariumide jaoks.

Klapi tüvematerjali saab valida 2CR13 roostevabast terasest või vasesulamist, et tasakaalustada korrosioonikindlust ja ökonoomsust‌



Mittetõusv vars malmist värava klapp



Rakendused

Munitsipaalveevarustus: veetööd, tulekaitse torude võrgu piirkontroll, sobib DN50 ~ DN600 kaliibriga.
Reovee töötlemine: kiudaineid ja setteid sisaldavad drenaažitorud, lamepõhjaga voolukanalid vähendavad ummistuse riski.
Tööstuslik jahutussüsteem: tsirkuleeriva vee- ja aurutorude avamine ja sulgemine, temperatuurikindlus on väiksem või võrdne 80 kraadi.
