Metallist malmist värava klapi kirjeldus
Metallis suletud malmist väravaklapp on klapi korpuse materjalina malmist ja metallist karbiid (näiteks roostevaba teras, stelliit 6 jne) väravaventiil. See sobib kõrgtemperatuuriga, kõrgsurve või tahkete osakeste keskmise tööstusliku torujuhtme piirkontrolli jaoks. Selle põhidisain sisaldab:
Metaalne tihenduspind
Double Gate'i struktuur: Mõned mudelid võtavad kasutusele topeltklapi plaadi kujunduse, mis kompenseerib soojuspaisumise ja kontraktsiooni deformatsiooni vedrukoormuse kaudu, et takistada tahkekeskkonna keskkondade tungimist tihenduspinnale.
Drive Mode: see toetab käsitsi, pneumaatilist või elektrit. Pneumaatiline ajam kontrollib klapiplaadi tõusu ja langeb läbi õhu sisselasked.
Jõudlusomadused - temperatuur ja kõrgrõhutakistus
Malvventiili korpus sobib klassi 15 0 ~ 2500 rõhutasemele (vähem või võrdne 1,0MPa normaalsed töötingimused) ja tihenduspinna stabiilsus kõrge temperatuuri tingimustes on parem kui kummipehid tihendid.
Mõnda klapikehade mudelit pihustatakse epoksüvaiguga või valmistatud kõrgtugevast rauast (qt {0}}), et parandada korrosioonikindlust.
Riikresised ja isepuhastuvad
Karbiidi tihenduspind tekitab ava- ja sulgemisprotsessi ajal jahvatusfekti, mis võib lihvida tihenduspinna ja pikendada kasutusaega.
Ekstsentriline voolukanali kujundus moodustab avamisel keskmise keerise, loputab automaatselt klapi õõnsuse lisandeid ja vähendab hooldusvajadust. Usaldusväärsus
Topeltvärava vedru laadimisstruktuur võib kohaneda tihenduspinna kulumisega ja seljarõhu muutumisega ning lekketase jõuab API 598 standardile.
Keskkonna lekke vältimiseks on klapi varre paindlik grafiidipakkimine ja hooldustsükkel võib ulatuda enam kui 6 kuuni.
Metallist malmist värava klapi spetsifikatsioon
| Osade nimi | Materiaalne |
| klapi korpus | plastiline malmist |
| strobe | EPDM -iga kaetud kõrgtugev raud |
| polt | galvaniseerima |
| tihendusrõngas | NBR |
| kapott | plastiline malmist |
| vars | roostevaba teras |
| O tihendusrõngas | NBR |
| tihend | tinapronks |
| võll varrukas | tinapronks |
| polt | galvaniseerima |
| võll-tass | plastiline malmist |
| tolmukate | NBR |
| käsiratas | valatud tsink |
| klambrimutter | valatud tsink |

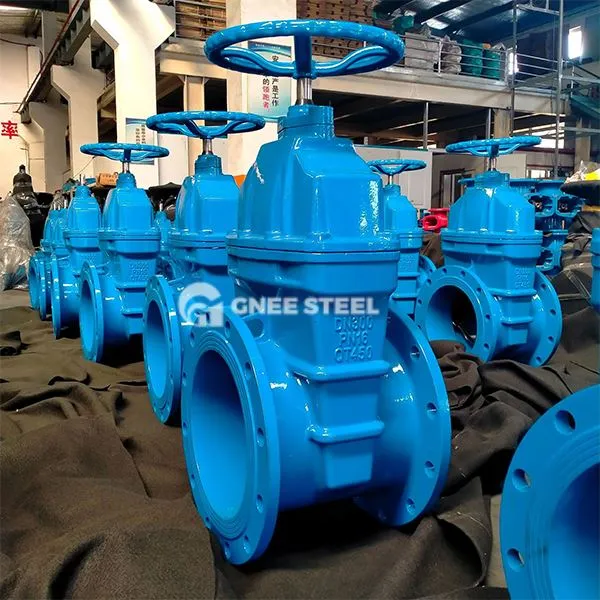

Metallist malmist värava klapp
valimissoovitus
Riigi materjal
Drive režiim
Hooldus spetsifikatsioonid
INSTALLATSIOONILISEGA: Vertikaalne paigaldamine (vars ülespoole) on vajalik, et vältida lisandite ladestumist, mis mõjutab tihendus jõudlust.
Lobimise tsükkel: kontrollige varre laagrit ja lisage määrdeid iga 3 kuu tagant, lühendage kõrgel temperatuuril keskkonnas 1 kuu.
