pneumaatiline noavärava klapi kirjeldus
Pneumaatiline nugavärava klapp on klapp, mis kasutab toiteallikana suruõhku ja juhib väravaplaadi, et liikuda vertikaalselt läbi pneumaatilise ajami, et vedelikku avada ja sulgeda. Selle struktuur on jagatud kaheks osaks:
Ülemine osa: pneumaatiline ajam (ühetoimeline või topelttoimeline), mis ajab klapi varre kolb-liikumise kaudu pöörlemiseks või tõusuks.
Alumine osa: klapi korpus, südamik on kiilukujuline värav (jäik või elastne struktuur), tihenduspinna nurk on tavaliselt 50 kraadi ja värava liikumise suund on vedelikuga risti.
Omadused
kulumis- ja ummistuskindlus:
Kiiluvärav võib katkestada lisandid, näiteks kiud ja osakesed, ning täisterakanali disain vähendab keskmisepeetust.
Kohaldatav torujuhtmetele, millel on suurte lisandite, näiteks räbu, muda ja viljaliha.
Kiire reageerimine ja automatiseerimine:
Pneumaatiline ajam toetab millisekundi taseme avamist ja sulgemist, mis sobib tööstusstsenaariumide jaoks, mis nõuavad sagedasi toiminguid.
Intelligentseid positsioneerisid või andureid saab täpse voolu reguleerimise saavutamiseks integreerida.
Kõrge tihendamise jõudlus:
Elastne värav kompenseerib töötlemisvigu ja PTFE tihendusrõngas või metalli kõvatihend vastab ANSI V-taseme lekkestandale.
korrosioonikindlus:
Klapi korpuse materjali saab valida roostevabast terasest või fluor-voodriga 304/316, mis sobib tugevate hapete, tugeva leelise ja sanitaartehnika jaoks.
pneumaatiline noavärava klapi spetsifikatsioon
|
Ese |
Ühekordse näitlemise/topeltnäitleja pneumaatiline ajam |
|
Näitlemisrežiim |
Saadaval on topeltnäitlemine, kevad tagasitulek (üks näitlemine) |
|
Õhuvarustuse rõhk |
2,5 kuni 8bar |
|
Väljundmoment |
14 kuni 1170nm |
|
Eluiga |
1, 000, 000 (1 miljon) korda |
|
Pöördenurk |
90 kraadi ± 4 kraadi |
|
Koorematerjal |
Alumiiniumsulam välja pressitud |
|
Rakendatav meedia |
Filtreeritud, kuiv suruõhk, mittekorsiivne sööde |
|
Ümbritsev temp. |
Standardtüüp: -20 kuni +80 kraadi (-4 kuni 176 kraadi f) |
|
Rakendus |
Toit ja jook, rafineerimine, magestamine, naftakeemia, keemilised, farmaatsia-, tekstiil-, paberimassi- ja paberi-, kaevandus-, mere- ja energiatööstus |
|
Määrimine |
Tavaliste töötingimuste korral pole tavalist tüüpi määrimist vaja. Spetsiaalseid määrdeaineid tuleks kasutada madala või kõrge temperatuuri töötingimustes. |

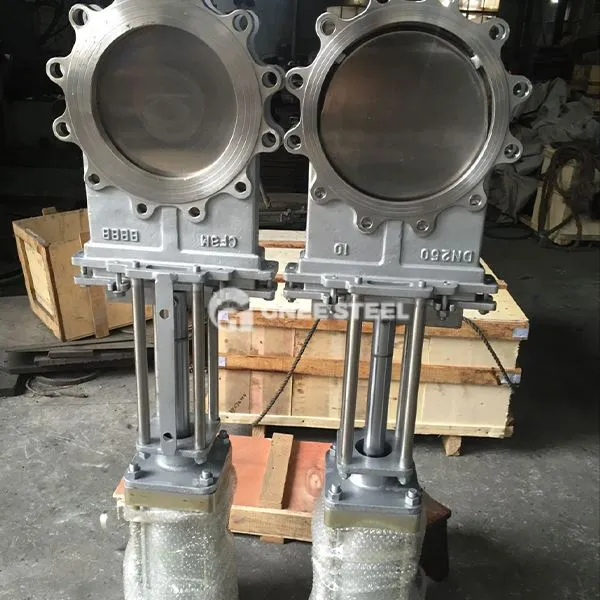

pneumaatiline noavärava klapp
Valiku- ja hoolduspunktid
Valimise soovitused:
Valige värava tüüp vastavalt söötme omadustele (elastne värav sobib keskmise osakeste jaoks ja jäik värav sobib puhta vedeliku jaoks).
Ühetoimelise tüübi korral pöörake tähelepanu kevadisele elule ja topelttoimeline tüüp tuleb varustada solenoidventiiliga.
Hooldusnõuded:
Kontrollige regulaarselt tihendirõnga kulumist ja vahetage PTFE või metalli tihendid õigel ajal välja.
Õhuallikaid tuleb hoida kuiva ja puhtana, et vältida ajami sisemist korrosiooni.
