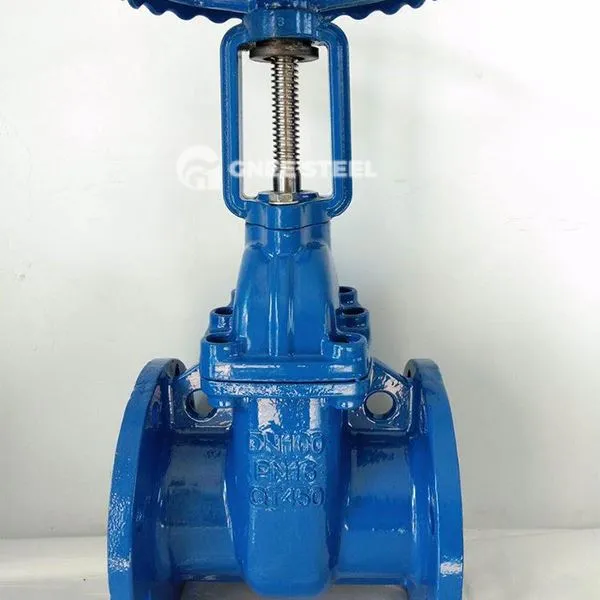

Vastupidavad kiiluvärava ventiilid Kirjeldus
Vastupidav kiiluvärava klapp on teatud tüüpi väravaklapp, mis kasutab elastset väravat. See kompenseerib tihenduspinna nurga kõrvalekaldet värava enda kerge deformatsiooni kaudu, saavutades madalrõhu tihendamise ja kõrge temperatuuriga kohanemisvõime. Selle põhistruktuur sisaldab:
Vastupidav värav: üheosaline disain, mille rõngakujuline soon on värava keskmises pinnas, mis sobib klapi istme tihenduspinnaga läbi elastse deformatsiooni, et kompenseerida töötlemisvigu või lünki, mis on põhjustatud soojuspaisumisest ja kokkutõmbumisest.
Valve varreühendus
Riigi pind materjal
Tööpõhimõte ja omadused
Riigi mehhanism:
Madala rõhu töötuba: klapivarre lagunemisel tekkinud elastne koormus moodustab tihendusrõhu suhte, tuginemata tihendi abistamiseks keskmisele rõhkule.
Kõrgsurve töötuba: keskmine rõhk lükkab värava, et vajutada väljalaskeklapi istet kahesuunalise tihendamise saavutamiseks.
Ant-jamming disain:
Elastne deformatsioonivõimalus võimaldab väraval avada ja sulgeda vabalt, kui temperatuur kõigub (näiteks üle 250 kraadi) või klapi korpuse deformeerub, vältides jäika värava probleemi takerdumist soojuspaisumise tõttu.
Vastupidav kiiluvärava ventiilide spetsifikatsioon
|
ese |
Vastupidavad kiiluväravaventiilid |
|
Garantii |
1 aasta |
|
Rõhureiting |
Klass 150 - klass 2500 |
|
Kohandatud tugi |
OEM, ODM |
|
Lähtekoht |
Hiina |
|
Kaubanimi |
Gnee |
|
Rakendus |
Üld- |
|
Meediumitemperatuur |
Normaalne temperatuur |
|
Võimsus |
Elektri- |
|
Meedium |
Vesi |
|
Sadamasuurus |
Dn 50-1000 |
|
Struktuur |
kiil |
Vastupidavad kiiluväravaventiilid
Klassifikatsioon ja kohaldatavad stsenaariumid
| Tüüp | Funktsioon | Rakendus |
|---|---|---|
| Single vastupidav värav | Lihtne struktuur, usaldusväärne tihendus, mis sobib keskmise ja madala rõhu puhta söötme jaoks | Hüdraulikatehnika mördi tühjendussüsteem (DN50 ~ DN300) |
| ° | Tihendusjõudu suurendavad vedrud või paisumismehhanismid, mis sobib kõrgsurve kahesuunaliseks tihendamiseks | Nafta- ja gaasitorustikud (klass 600 ~ 1500) |
| Kõrge temperatuuriga vastupidav värav | Tihenduspind keevitatakse kõrge temperatuurikindla sulamiga, mis sobib töötingimuste jaoks, mis on vähem või võrdsed 650 kraadi | Aurutorustikud soojuselektrijaamades, kõrge temperatuuriga nafta- ja gaasi transportimine |
