Paralleelvärava ventiilid Kirjeldus
Paralleelvärava klapp on klapp, mille värava tihenduspind on torujuhtme teljega risti. Selle ava- ja sulgemisosad (värav) realiseerivad keskmise sisselülitamise juhtimist vertikaalse tõstmise ja alandamise liikumise kaudu. See sobib täielikuks avatud või suletud olekuks ja seda ei kasutata voolu reguleerimiseks. Põhistruktuur sisaldab:
Värav: see jaguneb üheväravaks (tõukejõuga või kevadise eelkoormusega) ja topeltväravaga (topeltplaadiga paralleelne struktuur, eelnevalt pressitud ja suletud vedru või mehaanilise seadme abil).
Tihenduspind: kõva tihendiga metalli pinnad (näiteks 1CR13, Stelliit 6) ja pehme tihendiga kummi või polütetrafluoroetüleeni (PTFE).
Ajami komplekt: klapi vars on ühendatud käteratta/elektriprooviga, et juhtida väravat tõusu ja languseni.
Paralleelvärava ventiilide spetsifikatsioon
|
ese |
väärtustama |
|
Rakendus |
Üld- |
|
Sadamasuurus |
Dn 50- dn600 |
|
Garantii |
3 aastat |
|
Lähtekoht |
Hiina |
|
Henan |
|
|
Mudelnumber |
Dn 50- dn600 |
|
Võimsus |
Pneumaatiline |
|
Meediumitemperatuur |
Madal temperatuur, keskmine temperatuur |
|
Struktuur |
Värav |
|
Meedium |
Vesi |
|
Kohandatud tugi |
OEM, ODM |
|
Tüüp |
Pneumaatiline noavärava klapp |
|
Kehamaterjal |
Valatud lron.karbon Steelsist materjal |
|
Ketas |
SS201/SS304/SS316 |
|
Standard |
ASTM BS DIN ISO JIS |
|
Suurus |
2"~24" |
|
Värvus |
Kohandatud värv |

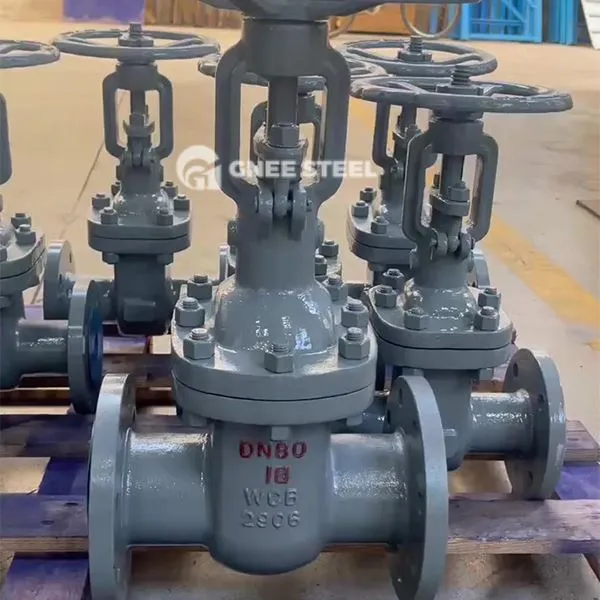

Paralleelsed väravaventiilid
Kohaldatavad stsenaariumid ja piirangud
Eelise stsenaarium:
Kõike temperatuur ja kõrgsurvekeskkond: kõva tihendi tüüp sobib auru-, õli- ja gaasitorustikele (temperatuurikindlus, mis on väiksem või võrdne 600 kraadi).
Edasi ava- ja sulgemisnõuded: Topeltvärava struktuur vähendab pinna kulumist ja pikendab tööiga.
Piirangud:
Voolu reguleerimiseks ei kohaldata: osaline avamine on keerisele kalduv, põhjustades värava ja klapi istme erosiooni.
osakesi sisaldav söötme: kõva tihendi tüüp on vajalik, osakeste abil on pehme tihendiga kerge kriimustatud ja ebaõnnestub.
Tüüpilised rakendused:
Energy Industry: Rafineerimistehaste toornafta torujuhtme, tuumaelektrijaama jahutusveesüsteem.
MunWasal Engineering: kanalisatsioonipuhastusjaama lõikab läga, räbuvee segu vedelik
