läga noavärava klapi kirjeldus
Slurry Nuga väravaventiil (tuntud ka kui nuga tüüpi lägavärava klapp) on klapp, mis on mõeldud tahkete osakeste, kiudude ja viskoossete söötmete käsitsemiseks. Selle põhifunktsioon on keerukate söötmete tõhusaks katkestamine ja torujuhtme voolu juhtimine.
1. põhstruktuur ja põhimõte
Main komponendid
Valve kere: valmistatud malmist, valus terasest, roostevabast terasest (näiteks 304/316L) või fluoridega vooderdatud materjalidest, mis sobib söövitavate ja suure kulumise tingimuste jaoks
Valve plaat
Riigisüsteem
Drive Mode
MANUAL: hallatud käsiratta või kangi abil, mis sobib tavapäraste töötingimuste jaoks
Pneumatic: varustatud ühetoimelise (vedru lähtestamise) või topelttoimelise silindriga, toetab automaatset juhtimist
Töötamine põhimõte: klapiplaat tõuseb ja langeb vertikaalselt, sööde lõigatakse tera ära ja ajamiseade juhib klapi varre, et liikuda avada ja sulgeda.
2. jõudluse eelised
kõrge nihkemaht: nuga tüüpi värav võib ummistumise vältimiseks kiudu, osakesi ja viskoosseid söötmeid lõigata
Rõivad ja korrosioonikindlus
LOW voolutakistuse kujundus: sirgjooneline voolukanal vähendab rõhukadu ja sobib kiirete vedelike jaoks
Compact ja Light: lühikese konstruktsiooni pikkus vähendab torujuhtme koormust ja säästab paigaldusruumi.
läga noavärava klapi spetsifikatsioon
|
Ese |
Läga noavärava klapp | ||
|
Suurusevahemik |
2 "~ 80", DN50 ~ DN2000 |
||
|
Ajakirjandus |
0. 6MPA ~ 2,5MPA |
||
|
Temperatuur |
-38 kraad ~ 1100 kraad |
||
|
Ühendus |
Äärikuse lõpp, lugitüüp, vahvli tüüp |
||
|
Ääriku puurimine |
ANSI B16.5, GB/T9113, JB/T79, HG, SH, JIS, DIN, NF, BS |
||
|
Materiaalne |
Roostevaba teras, WCB |
||
|
Tihendusmaterjal |
Ptfe, metallist istuv |
||
|
Leke |
PTFE aste A (null leke), metallist istuv klass (vedel 0. 1xdn mm³/s) |
||

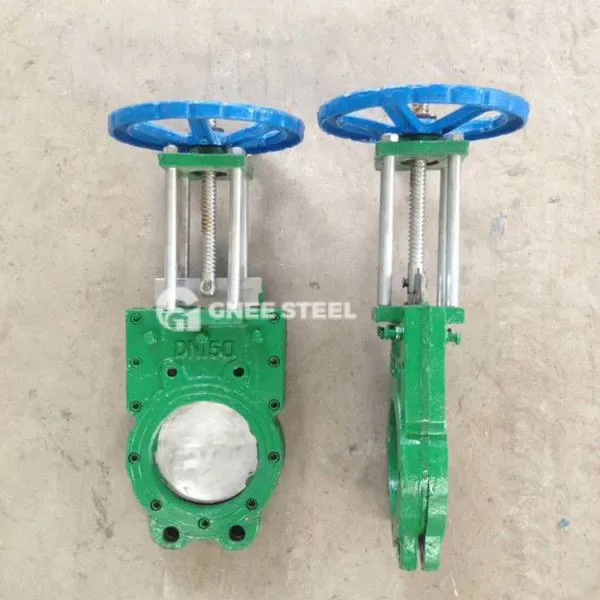

läga noavärava klapp
| Tööstus | Rakendused |
|---|---|
| Paberitootmine | Tsellulooride edastamine, reoveepuhastus, mis sobib kiudainete lõikamiseks |
| Kaevandus | Gangue ja läga torujuhtme juhtimine, osakeste kulumisele vastupidav |
| Keskkonnasõbralik | Reoveepuhastusjaama muda ja läga pealtkuulamine |
| Kemikaalid | Söövitavate suspensioonide (näiteks happe- ja leeliselahuste) avamine ja sulgemine |
Valimise ja installimise spetsifikatsioonid
Key punktid valiku jaoks
Medium omadused söövitav sööde tuleb vooderdada fluori või 316L materjaliga
Rõhu tase
Drive Mode: sagedaseks tööks või kaugjuhtimispuldi stsenaariumide jaoks valitakse pneumaatilised mudelid (näiteks PZ673H)
installimisnõuded
suunamine: peamiselt horisontaalne paigaldamine, et vältida söödete jääkkogunemist
Hooldusruum
Hooldus ja hooldus
Regulaarne ülevaatus
Pneumaatiline komponendi hooldus
Anti-korrosioonravi: Pikaajaline mittekasutamine nõuab söötme tühjendamist ja klapi pind on kaetud rasedusvastase õliga.
