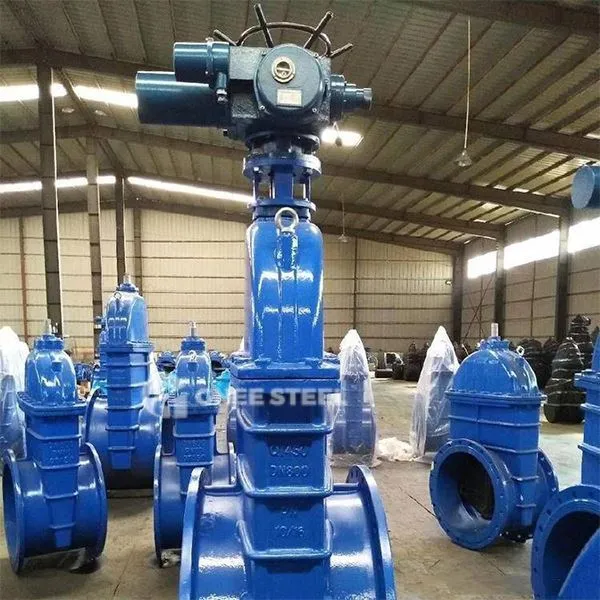

Pehme istuv väravaklapp

Pehme istmega väravaklapp (tuntud ka kui elastse istmega väravaklapp) on klapp, mis kasutab klapi istme tihendipinnana elastseid materjale (näiteks kumm, polütetrafluoroetüleenist) .

Selle põhifunktsioonid hõlmavad järgmist:

Elastne tihenduspaar: värav ja klapi iste on mähitud pehmete materjalidega (näiteks EPDM -kummist või NBR kumm) ja nulllekke tihendamine saavutatakse väljapressimise kaudu;
Kiilutüüpi konstruktsioonikujundus: värav on kiilukujuline või paralleelne ning sulgemise korral tihenduspindade vahelise lünga kompenseerimiseks kasutatakse elastset deformatsiooni;

Voolukanali vorm: täis läbimõõduga disain, madala voolutakistuse koefitsient (tavaliselt vähem kui 0 . 08), mis sobib madala rõhu erinevuste tingimuste jaoks.

Põhiprintsiip
Pehme istmega väravaklapp saavutab keskmise piiri ja kontrolli elastse tihenduspaari . ekstrusioonide deformatsiooni kaudu. Selle põhiprotsess on järgmine:

Väravaliikumine:

Klapi vars juhib värava tõusu ja languse (avatud varre tüüp) või pöörleb (tume varre tüüp) mööda keskmise . . voolusuunaga risti risti, kui värav on täielikult avatud, eraldatakse see voolukanalist ja voolutaist on null;
Kui suletakse, surutakse värav klapi istmele ja välimisse kihti mähitud EPDM/NBR kummi tihenduskiht pigistatakse, et saada deformatsioon 5%-10%, moodustades 360 -kraadise pideva tihendusrõnga .
‌ Riigi mehhanism‌:

‌Two-Way iseenda pingutav efekt‌: keskmine rõhk lükkab värava klapi istme veelgi sobivaks (mida suurem on rõhk, seda tihedam on tihendus), realiseerides dünaamilise tihendi tugevnemise;
‌ tugevdatud tihendus kompensatsioon



Pehme istuv väravaklapp



Pehme istmega väravaklapp saavutab tõhusa tihendamise ja pikaajalise usaldusväärsuse madala ja keskmise rõhuga puhta söötme stsenaariumide korral elastsete materjalide ja täppismehaaniliste struktuuride koordineeritud kujunduse kaudu .
