ruudukujuline noavärava ventiil kirjeldus
Ruudukujuline noavärava klapp (ruudukujuline noavärava klapp) on spetsiaalselt keerukate söötmete jaoks mõeldud piirklapp (sisaldavad tahkeid osakesi, kiudu, viskoosseid vedelikke). See realiseerib keskkonna täieliku avatud või täieliku suletud juhtimise läbi terakujulise värava. Seda kasutatakse laialdaselt kaevandamisel, keskkonnakaitses, keemiatööstuses ja muudes valdkondades.
Core definitsioon
Ruudukujulise noavärava klapp võtab kasutusele ruudukujulise voolukanali kujunduse ja lõikab keskkonna läbi vertikaalselt tõstetud noakujulise värava. See sobib läga, paberimassi, kanalisatsiooni ja muude hõlpsasti blokeeritavate või väga abrasiivsete töötingimuste jaoks ning sellel on eelised blokeerimisevastase ja madala voolukindluse korral.
Key konstruktsioonidisain
VALVE KOHA:
Ümmarguse sisselaskeava ja ruudukujulise väljalaskeava kombinatsioon vähendab söötmejääkide ja ummistuse riski (näiteks CR -tüüpi klapi);
Kambrita klapi korpusel pole allosas soone, mis sobib viskoosse või osakest sisaldava söötme jaoks.
Gate:
Õhuke tera struktuur (paksus vähem või kui 20 mm) võib materjal olla roostevaba teras, karbiidi või keraamiline kattekiht, et suurendada nihkevõimet ja kulumiskindlust;
Tume varda või avatud varda ajami režiim, tume varda struktuur salvestab paigaldusruumi.
Sealing System:
Elastne klapi iste (kumm\/fluorobber) realiseerib kahesuunalise iseseisvuse ja kohandab keskmise rõhu kõikumistega;
Metalli kõvatihend toetab kõrget temperatuuri (vähem või võrdne 1000 kraadi) või väga söövitavat söödet.
ruudukujuline noavärava ventiili spetsifikatsioon
|
Kaubanimi |
Gnee |
|
Tüüp |
Väravaklapp |
|
Sõidurežiim |
Pneumaatiline.elektriline.Manual. |
|
Surve |
Normaalne rõhk |
|
Klapi kerematerjal |
Roostevaba teras, süsinikteras, |
|
Lähtekoht |
Henan, Hiina |
|
Töötemperatuur |
350 kraad |
|
Meedium |
Tolm, materjalid, vedelikud |
|
Tihendvorm |
kõvatihend |
|
Suurus |
Dn 100- dn2000 |

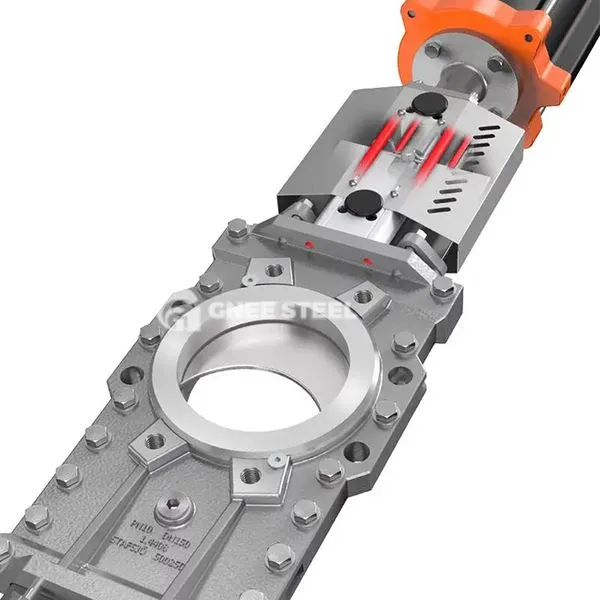

ruudukujuline noavärava klapp
Rakendused
| Tööstus | Juhtumid |
|---|---|
| Mining ja metallurgia | Läga transport, jäätmete tühjenemise kontroll (näiteks vasekaevandus, rauamaagi räbu töötlemine) |
| Keskkonna sõbralik ravi | Reoveepuhastusjaama muda pealtkuulamine, tahkete jäätmete torujuhtme kontroll |
| Paperitööstus | Tselluloosi- ja puidumassi voolu reguleerimine, kiudainete tõhus lõikamine |
| Keemiline energia | Söepulbri ja söövitava läga (näiteks happe- ja leeliselahus) käivitus- ja seiskamine |
