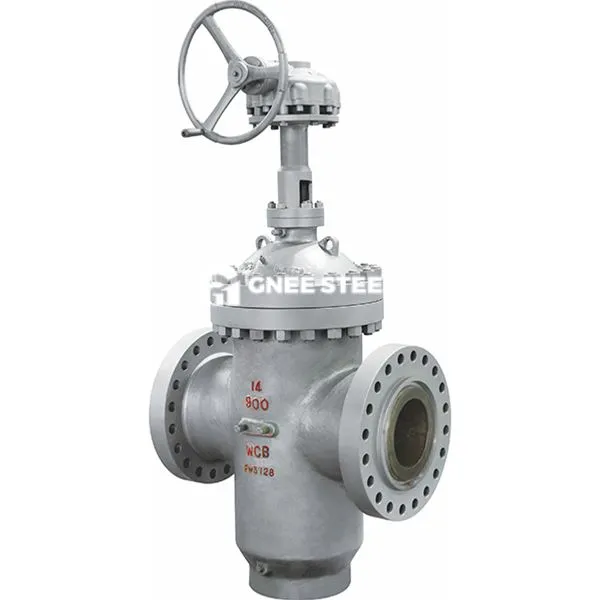

Läbi kanalite värava klapi

Transleerimisvärava kaudu on klapi täisvõimsusega voolukanali kujundusega väravaklapp. Kui värav avatakse, eraldatakse see vedeliku kanalist täielikult, moodustades takistusteta sirge voolukanali. Rõhu langus on äärmiselt väike (tühine), kui vedelik läbib. Seda tüüpi klapp on mõeldud täielikuks/täis suletud vedeliku blokeerimiseks ja see ei sobi voolu reguleerimiseks.

Voolukanali kujundus

Täispuuritud struktuur: klapi korpuse sisemine õõnsus on kooskõlas torujuhtme sisemise läbimõõduga. Pärast värava tõstmist klapi õõnsuse ülaossa võib vedelik läbi minna ilma takistusteta, vähendades turbulentsi ja energiakadu.
‌ Suunav tihendus: kui värav puutub kontakti klapi istme tihenduspinnaga, saavutatakse kahesuunaline väljalõige keskmise rõhu või mehaanilise eelkoormusega, mis sobib torustikusüsteemide jaoks, millel on ettepoole või tagurpidi voolu.
‌
Põhikomponendid

Kapotiühendus: kapoti ja klapi korpus on ühendatud poldi äärikutega (näiteks ANSI standard äärikud), mis on mugav lahtivõtmiseks ja tihendamiseks ja sisekomponentide hoidmiseks.
‌
Gate'i tüüp:
‌ Riikekujuline ühevärav: klapi iste on sunnitud suruma kiilunurga abil, mis sobib keskmise ja madala rõhu puhta söötme jaoks.
‌Paralleelne topeltvärav: tihenduspinna viga kompenseeritakse vedrude või mehaaniliste kiiludega ning see on vastupidav kõrgsurve ja osakesi sisaldavale söötmele.
‌
Tulemuslikkuse eelised
‌LOW voolutakistus: voolutakistuse koefitsient täielikult avatud olekus on ainult {{{0}}. 1 ~ 0,2, mis sobib pikamaatorustikes või suure voolukiiruse stsenaariumide jaoks.
‌High tihendus

• Saadaolevad suurused (nominaalne): 2 "/DN50 kuni 24 ''/DN600

• Töörõhk: 300 psi (21 baar) • Istme tüüp: vastupidav kiilu

• Viimistlus: termotuumasünteesiga epoksüga kaetud sisemine ja väline

• Ühendused: ääriku läbimõõt ja paksus vastavalt ANSI B16.1 klassile 125, en 1092-2 pn10 või en 1092-2 pn16

• Spetsifikatsioonid: disain ja mõõtmed vastavad AWWA C515 -le.

• Funktsioonid: eelneva roostevabast terasest vars, et hõlpsalt kinnitada järelevalvelüliti



Läbi kanalite värava klapi



Rakendused

Naftakeemiatööstus: reaktorite sisse- ja väljalaskeavade torustikud õli rafineerimisüksustes, mis sobivad väävlit sisaldavaks nafta- ja gaasikande (NACE MR0175 sertifitseeritud materjalid).
Munitsipaalveevarustus ja drenaaž: linnaveevarude pagasiruumi torud ja reoveepuhastid, kasutades peakao vähendamiseks täispuhumist.
Toitesüsteem: aurutorude võrk ja katla sööda veetorustik, mis on vastupidavad kõrge temperatuuri suhtes (vähem või võrdne 425 kraadi) ja kõrgrõhu (PN6,4 MPa) tingimustega.

Valiku- ja operatsiooni ettevaatusabinõud

Töötingimuste kohandamine: keskmise osakeste korral eelistatakse paralleelset topeltväravat + kõva tihendi struktuuri, et vältida segamist.
Kõrge temperatuuriga stseenide jaoks tuleks valida valatud teras (WCB) või sepistatud terase (A105) klapi korpus ja sobitada kõrge temperatuuriga poldimaterjaliga (näiteks B7 legeeritud teras).
Operatsiooni spetsifikatsioon: Kiire vedeliku tihendamise pinna erodeerumise vältimiseks on keelatud töötada pikka aega.
Käsitsi kasutamise pöördemomenti tuleb juhtida 200 N · M‌ -ga väiksema või võrdne piires. Suure pöördemomendi stsenaariumide jaoks on soovitatav käigukast või elektriajam.
