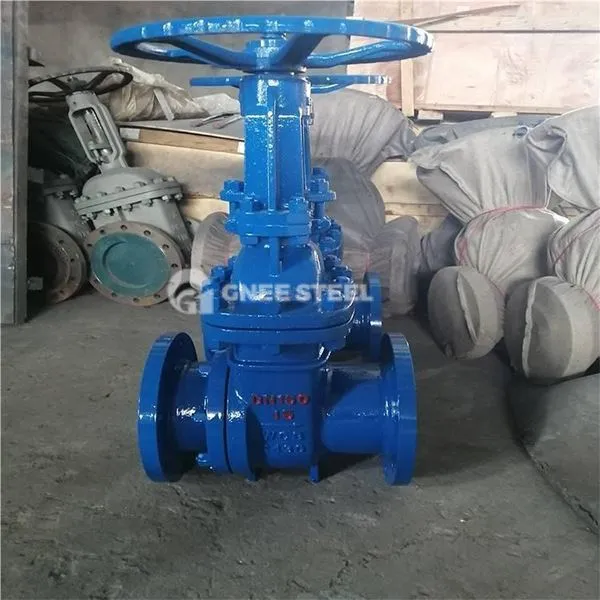

Vahvli värava klapi kirjeldus
Wafer Gate'i klapp on kompaktväravaventiil, mis kinnitatakse otse toruäärsete äärikute vahel läbi ääriku aukude klapi kere mõlemal küljel .. See kasutab ava- ja sulgemisosadena noa tüüpi või paralleelseid väravaid ning keskmine on lõigatud, tõstes väravat. see on eriliselt kasutatud industriaanites. vedelikud .
Ststruktuur:
Valve kehakomplekt 30-120 mm .
Gate Type:
Nuga tüüpi värav: serva kustutamine (HRC 45-50), võib katkestada kiud ja granuleeritud lisandid ning sobib söötmeks, mille kindel sisaldus on väiksem või võrdne 25%.
Paralleelne topeltvärav: kevadise eelkattega struktuuriga on sellel nii madalrõhu tihendamine kui ka kõrgsurvevastased võimalused .
Drive Mode: käsiraamat (käsiratas/käepide), elektriline (näiteks PZ973 elektriajaator) ja pneumaatiline .
Vahvli värava klapi spetsifikatsioon
| Parameetrite kategooria | Tüüpiline vahemik |
|---|---|
| Nominaal läbimõõt | DN50 ~ DN600 (maksimaalne DN1200 spetsiaalne kohandamine) |
| Rõhutase | Pn1.0 ~ pn1.6mpa (klass 150 ~ 300) |
| Kohaldatav temperatuur | -29 kraad ~ 425 kraad (kõva tihendi metallimaterjal)/ -20 kraad ~ 80 kraadi (kumm/ ptfe pehme tihend) |
| Ühendusstandardid | ANSI B16.5, GB/T 9113 ääriku vahvli tüüp, ääriku augu kauguse tolerants ± 0,5 mm |
Ülevaatus ja kvaliteedikontroll
- Faktilised ülevaatusüksused
Shelli tugevuse test: 1 . 5 -kordselt nominaalsurvest (PN1.6 klapp nõuab 5 minutit 2,4MPa) 5 minutit, lekkeid pole.
Sealing Performance test: 1 . 1 -kordne nominaalne rõhk edasisuunas (0,6 korda vastupidises suunas), leke on väiksem kui Dn × 0,1 ml/min.
Action Test: täisrabanduse avamine ja sulgemine 3 korda, klapi varre pöördemomendi kõikumine on väiksem kui 15%.
- Key kontrollipunktid
Värava ja ventiili istme tihenduspind RA on väiksem või võrdne 0 . 8 μm, kontaktpind on suurem või võrdne 85%-ga.
Ventiili varre sirgendusviga, mis on vähem või võrdne 0,05 mm/m -ga, keerme sobib vähem või võrdsusega 0,1 mm
Vahvli väravaventiil
Rakendused
| Indicry | A -leht | Rakendatavad mudelid |
|---|---|---|
| Papervesi reovett | Lõikama kiud (nihkeosakese suurus on väiksem kui 15 mm) | Nuga tüüpi värava vahvli klapp (PZ73W tüüp) |
| Mineraalne töötlemine | Kontrollige läga voolu (tahke sisaldus, mis on väiksem kui 30%) | Karbiidi suletud vahvliklapp |
| toidu töötlemine | Sanitaartorude avamine ja sulgemine (316L materjal + EPDM pitser) | Aseptiline vahvli väravaklapp |
| jõudu väärtuses | Lubjakivi läga transport (CL⁻ korrosioonikindlus) | Plastvoodriga vahvli väravaklapp |
