AWWA C518on standardkaks{0}}plaatitagasilöögiklapidon välja töötanud Ameerika veeinseneride assotsiatsioon (AWWA). Selle täisnimi on "ANSI/AWWA C518 Dual{2}}Disc Swing Valves for Water Supply Systems". See on rakendatav toorvee, joogivee ja regenereeritud veesüsteemidele läbimõõduga 2 tolli kuni 48 tolli (50 mm kuni 1200 mm) ja määrab ventiilide minimaalsed tehnilised spetsifikatsioonid materjalide, struktuuri, rõhuklassi, tihendusomaduste ja katsetamisnõuete osas.
AWWA C518 tehnilised andmed
| Parameetrid | Tehnilised üksikasjad | Märkused |
| Standardne spetsifikatsioon | AWWA C518 | Standardne kahe-ketasvedruga-laaditud kontrollklappide jaoks. |
| Nominaalsuuruse vahemik | 2" - 48" (DN50 - DN1200) | Suuremad suurused (kuni 72") on saadaval nõudmisel. |
| Nimetatud töörõhk | 150 psi, 250 psi | Olenevalt materjali- ja kasutusnõuetest. |
| Ühenduse tüübid | Vahvel, kõrv, topeltäärik | Vahvlitüüp on tööstusharu kõige levinum standard. |
| Näost-näkku-näkku mõõde | API 594 / AWWA C518 kohta | Ultra-lühike disain, mis vähendab kaalu ja ruumi. |
| Hüdrostaatilise kesta test | 1,5 x nimirõhk | Tagab konstruktsiooni ja surve terviklikkuse. |
| Elastse istme test | 1,1 x nimirõhk | Garantii "Bubble{0}}Tight"-väljalülitamine. |
| Teenindusmeedia | Joogivesi, toorvesi, puhas vesi | Sobib kommunaal- ja tööstusveesüsteemidele. |
AWWA C518 ehitusmaterjalid
| Komponendi / osa nimi | Tavalised materjalid | Materjali spetsifikatsioon / ASTM standard |
| Klapi korpus | Kõrgtugev malm / hallraud | ASTM A536 / ASTM A126 Cl. B |
| Kaks plaati (plaadid) | Pronks / roostevaba teras / kõrgtugev malm | ASTM B584 / ASTM A351 CF8M |
| Elastne iste | EPDM / NBR (Buna-N) / Viton | Tagab null-lekketihendi. |
| Torsioonvedrud | Roostevaba teras 302 / 316 / Inconel | Tagab kiire sulgemisjõu, et vältida tõusu. |
| Hinge- ja stopptihvtid | Roostevaba teras 304/316/410 | Toetab ketta pöörlemist ja liikumispiirangut. |
| Laagrid/puksid | PTFE / pronks | Vähendab hõõrdumist ja hoiab ära tihvtide kinnijäämise. |
| Kaitsev kate | Fusion Bonded Epoxy (FBE) | Ühildub AWWA C550 korrosioonikaitsega. |
| Riistvara / kinnitusdetailid | Roostevaba teras | Suurepärane vastupidavus oksüdatsioonile ja roostele. |
Miks valida AWWA C518? (Võrdlus traditsiooniliste kontrollventiilidega)
| Valupunktid / tehnilised väljakutsed | Traditsiooniline pöördekontroll (AWWA C508) | Topelt-ketasvedru-laetud (AWWA C518) |
| Vesihaamer (slam) | Aeglane sulgemine: Sulgeb alles siis, kui tagasivool on juba alanud, põhjustades tohutut hüdraulilist lööki ja "toru paugu". | Kiire sulgemine: suletakse enne tagasivoolu algust, tagades vaikse ja löögivaba töö. |
| Paigaldusruum | Mahukas: Pikad näost{0}}näkku-näkku mõõtmed ja suur kaal nõuavad suurt jalajälge. | Ultra-kompaktne: Tavaliselt ainult1/4 kuni 1/8traditsiooniliste ventiilide näost-otspidi- |
| Paigaldussuund | Piiratud: üldiselt piiratud ainult horisontaalsete torujuhtmetega. | Mitmekülgne: Sobib mõlemalehorisontaalne ja vertikaalne (vool ülespoole)installatsioonid. |
| Hoolduskulud | Kompleksne: palju sisemisi liikuvaid osi; hingetihvtid ja puksid on altid enneaegsele kulumisele. | Lihtsustatud: voolujooneline disain kvaliteetsete{0}}vedrude ja tihvtidega, mis tagavad pikaajalise-vastupidavuse ja minimaalse hoolduse. |
AWWA klapi rakendused
Munitsipaalveepumbajaamad
Pumba tühjendamine
Vaikne töö
Kõrghoonete veesüsteemid-
Vertikaalne paigaldus
HVAC süsteemid
Veetöötlus ja tööstuslikud protsessid
Filtri tagasipesusüsteem
Merevee magestamine ja toorvee transport
Tööstuslik tsirkuleeriv jahutusvesi

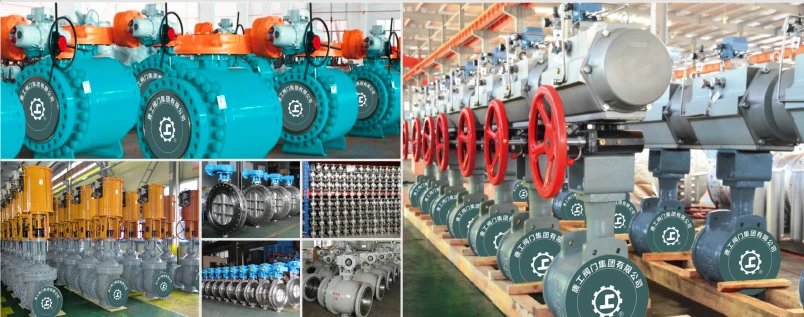

GNEE AWWA klapitehas
Kas otsite AWWA C518 tehnilisi andmeid? Laadige alla meie 2-48-tollised andmelehed juba täna.
KKK
Mis on AWWA ventiilid?
AWWA klapid onloodud vastama rangetele American Water Works Associationi (AWWA) standarditele, tagades veejaotus- ja puhastussüsteemide vastupidavuse ja töökindluse. Need ventiilid on konstrueeritud pika kasutusea jaoks ning on optimeeritud munitsipaal-, tööstus- ja kaubandusliku vee infrastruktuuri jaoks.
Kuidas tuleks paigaldada tagasilöögiklapp?
Pööravad tagasilöögiklapid on alati paigaldatudHINGE PIN-iga asetatakse horisontaalselt ja toru keskjoonest kõrgemale(nagu on näidatud selle jaotise lõpus olevatel piltidel). Vale paigaldamine võib põhjustada kinnikiilumist, suurt peakaotust ja/või avatud asendis kinnijäämist.
