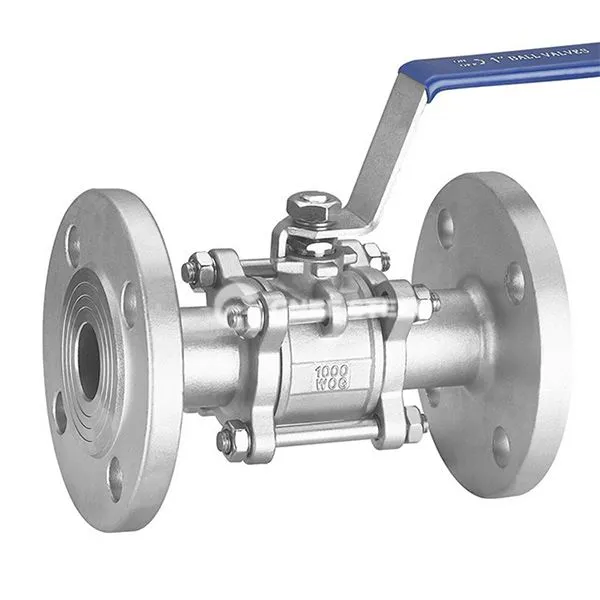

3-pc ääristatud kuulventiili kirjeldus
Kolmeosaline ääristatud kuulventiil on omamoodi kolmekomponendilise poltidega konstruktsiooniga tööstusventiil, mis on ühendatud torujuhtme kaudu ääriku kaudu, et saavutada vedeliku efektiivne piir- ja voolujuhtimine. Selle põhiomadused on järgmised:
Struktuurne kompositsioon
Kolmekomponendiline klapi kere struktuur
Vasak ja paremad kapotid: valatud teras (WCB) või roostevaba teras (CF8M), ühendatud vaheklapi korpusega läbi poltide;
Vaheventiili kere vahekeha: mähib kuuli ja tihendi komplekti, mida saab hoolduse jaoks eraldi lahti võtta.
Plommide täitmata süsteem
Pall: täis läbimõõduga disain (võrdne läbimõõt torujuhtmega), pinna kõvenev töötlemine kulumiskindluse suurendamiseks;
Ujuv iste: Keskmise rõhuga kevadise eelkonstruktsioon suruge keskmise rõhu all automaatselt palli kahesuunalise saavutamiseks. Ujuv iste: kevadise eelkattega struktuur, palli automaatne kokkusurumine keskmise surve all, et saavutada kahesuunaline tihendus;
Vars: alumine paigaldatud e-iivistuskujundus, pakkimiskast, kasutades painduvat grafiit + ketta vedru tihendamist.
Ääriku ühenduse liides
Vastab ANSI, DIN ja muudele standard äärikutele, rõhukatted PN16 ~ PN64 (klass 150 ~ 400).
3-pc äärikuga kuulventiili spetsifikatsioon
| Ese | SS304 SS 316 3 PC ääristatud kuulventiil | ||
| Suurusevahemik | DN15 kuni DN100 (1/2 "kuni 10") | ||
| Rõhureiting | 1000 wog | ||
| Lõppühendus | Äärik/keermestatud | ||
| Kehamaterjalid | SS304 SS316 | ||
| Istmematerjalid | Ptfe | ||
| Töötemperatuur | Ptfe, mis on vähem või võrdne 180 kraadi, metall on väiksem või võrdne 350 kraadi | ||
| Valikuline käivitamine | Pneumaatiline aktiveeritud või elektrijuhtidega või käsitsi | ||
3-pc ääristatud kuulventiil
Omadused
Eemaldatav hooldatavus
Kolmeosaline konstruktsioon võimaldab kapoti sisemist eemaldamist ja tihendi vahetamist ilma torujuhtme lahti ühendamata.
Madal voolutakistus ja tõhus ringlus
Täispuase disaini voolutakistuse koefitsient on väiksem või võrdne 0,08, voolukaotus nulli lähedal.
Lai rakendatavuse valik
Temperatuurivahemik: -29 kraadi ~ 350 kraadi (pehme tihend) / -196 kraad ~ 550 kraadi (metalli kõvatihend);
Kohaldatav sööde: vesi, õli rakendusvahend: vesi, õli, happe- ja leeliselised lahused ning spetsiaalsed söötmed, näiteks hapnik ja etüleen.
Kiire avamine ja sulgemine manööver
90 -kraadine pöörlemine täieliku avamise/sulgemise, toetava käsiraamatu, pneumaatiliste või elektriliste ajamite saavutamiseks.
Rakendused
- Keemiline tootmine: reaktori impordi ja ekspordi kontroll, söövitav sööde (happe/leelise) transport;
- Energiatorustik: nafta ja gaasi kogumine ja ülekanne, veeldatud maagaasi jaama kõrgsurvetorustik;
- Keskkonnakaitseseadmete reoveepuhastussüsteem, merevee magestamise torustik;
- Toidu ja farmatseutiline: aseptiline vedeliku kontroll (sanitaarliistuga klapi korpusega).
