Ülemine sisestus valatud terasest kuulventiil
video

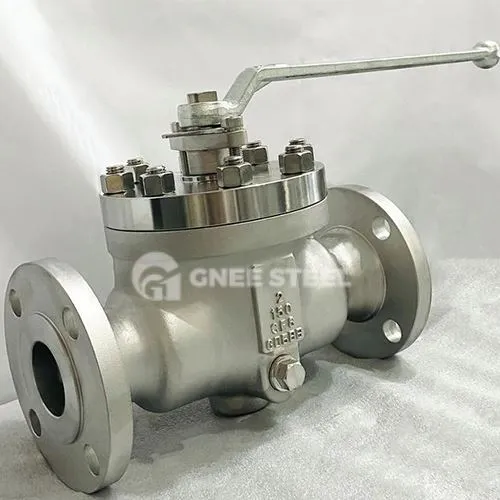

Ülemine sisestus valatud terasest kuulventiil

Ülemine sisestus valatud terasest kuulventiil

Valatud terasest ülemine -sisendkuulkraan‌ on teatud tüüpi ventiil, mis juhib vedeliku voolu palli pöörates. Pallil on keskkäik: kui klapp on avatud, voolab vedelik läbi läbipääsu; kui see on suletud, blokeerib kuul vedeliku, saavutades sulgemise. Valatud terasest ülaosaga -sisendkuulventiili eelised hõlmavad väikest pöördenurka, suurepärast tihendusvõimet, lekke vältimist ja pikka kasutusiga. Lisaks võimaldab selle ‌ülemine{5}}sisendkonstruktsioon‌ palli ühendada ääriku kaudu varrega, mis võimaldab ‌lihtsat lahtivõtmist ja hooldamist‌.
Küsi pakkumist
Räägime nüüd

‌Ülemine-Sisendvalatud teraskuulkraan‌

‌terviklik kere disainkoosülemine-paigaldatud pöörde tugijaääriku struktuur‌ tagab palli täpse asukoha. ‌integraalne pöörd-fikseeritud kuulvarsjaülitugev{0}}integraalne tüve struktuurpakkuda stabiilsust. ‌pöördepunkt on varustatud väljapuhkekaitsemehhanismigajakaks komplekti O{0}}rõngastihendeidkombineeritunatulekindel pakkekonstruktsioon-‌ varrel takistab tõhusalt leket.

Klapi omadusedkorrosioonikindlad-madala hõõrdumisega{1}}laagridja anikli lõõtsa vedrumis sunnibnailonist{0}}suletud metallist istepalli poole. See pakubkahesuunaline tihendusnii sisse- kui ka väljalaskeava juures. ‌standardsed nailonist ja PEEK istmedtagada tõhus tihendus madala rõhu all.

A ‌hermeetiku pihusti‌ on kaasas varre või istme hädatihendamiseks hermeetiku süstimise teel. ‌ainulaadne istme tagasitõmbamise tehnoloogiavõimaldabkuulvarre, varretihendite, metallist istmete ja lõõtsavedrude võrguvahetus‌, minimeerides pöördemomenti ja hõlbustades elektriklappide tööd.

‌suurepärane anti-maandusseade‌ tagab tõhusa kontakti kuulvarre ja klapi korpuse vahel. A ‌eelinstallitud draivi kinnitusplatvorm koos keermestatud aukudegaon täiturmehhanismi kokkupanekuks valmis. ‌tuleohutu-funktsioon‌ tagab, et kui iste on põlenud või kahjustatud, siis ‌metallist iste surub automaatselt vastu palli‌, minimeerides lekke istme ja kuuli vahel.



Spetsifikatsioon

Suuruse vahemik ja rõhuklass

Suurus 2" kuni 36" (DN50-DN900)

Rõhk 150 LBS kuni 2500 LBS (PN16-PN420)



Disainistandardid

Disain / tootmine vastavalt standarditele

API 6D; ASME B16.34; DIN 3357; EN 13709; GB/T12237; BS5351

Näost näkku pikkus (mõõde) vastavalt standarditele

ASME B16.10; EN 558-1 Gr. 14 (DIN 3202-F4); DIN 3202-F5; DIN 3202-F7; BS5163

Ääriku mõõtmed vastavalt standarditele

ASME B16.5; EN 1092-1; BS4504; DIN2501;

Äärikuga ASME B16.5 (2" ~ 24") ja ASME B16.47 seeria A/B (26" ja kõrgem) külge. Klamber/rummu otsad nõudmisel.

Testimine vastavalt standarditele

API 598; API 6D; EN 12266-1; EN 1074-1; ISO5208



Ehitusmaterjalid

Top Entry Cast Steel Ball Valve CONSTRUCTION MATERIALS



KLASS 150

Suurus sisse d (mm) A (mm) H1 (mm) H2 (mm) w (mm) Kaal (kg)
2×1-1/2 38 51 292 165 76 265 41
3×2 51 76 356 170 95 285 58
4×3 76 102 432 210 115 285 104
6×4 102 152 559 250 140 400 228
8×6 152 203 660 265 172 ＊400 320
10×8 203 254 787 355 203 ＊500 536
12×10 254 305 838 385 242 ＊600 685
14×12 305 337 889 400 267 ＊600 840
16×14 337 387 991 450 299 ＊600 1070
18×16 387 438 1092 510 318 ＊600 1430
20×18 438 489 1194 565 349 ＊700 1850
24×20 489 591 1397 620 407 ＊700 2450



KLASS 300

Sizein d (mm) d1 (mm) A (mm) H1 (mm) H2 (mm) w (mm) Kaal (kg)
2×1-1/2 38 51 292 165 83 265 44
3×2 51 76 356 170 105 285 62
4×3 76 102 432 210 127 285 110
6×4 102 152 559 250 159 400 243
8×6 152 203 660 265 191 ＊400 343
10×8 203 254 787 355 222 ＊500 559
12×10 254 305 838 385 261 ＊600 725
14×12 305 337 889 400 292 ＊600 890
16×14 337 387 991 450 324 ＊600 1120
18×16 387 438 1092 510 356 ＊600 1480
20×18 438 489 1194 565 388 ＊700 1960
24×20 489 591 1397 620 457 ＊760 2650



KLASS 600

Sizein d(mm) d1 (mm) A(mm) H1 (mm) H2 (mm) w(mm) Kaal (kg)
2×1-1/2 38 51 292 174 83 265 46
3×2 51 76 356 180 105 285 74
4×3 76 102 432 220 137 760 120
6×4 102 152 559 260 178 1140 249
8×6 152 203 660 275 210 ＊500 380
10×8 203 254 787 370 254 ＊600 587
12×10 254 305 838 398 280 ＊600 752



KLASS 900

Sizein d(mm) d1 (mm) A(mm) H1 (mm) H2 (mm) w(mm) Kaal (kg)
2×1-1/2 38 51 368 182 108 760 54
3×2 51 76 381 190 121 760 80
4×3 76 102 457 230 146 1140 148
6×4 102 152 610 270 191 ＊400 305
8×6 152 203 737 320 235 ＊500 552
10×8 203 254 838 375 273 ＊600 748
12×10 254 305 965 440 305 ＊700 1048



KLASS 1500

Sizein d(mm) d1 (mm) A(mm) H1 (mm) H2 (mm) w(mm) Kaal (kg)
2×1-1/2 38 51 368 189 108 760 63
3×2 51 76 470 195 134 760 95
4×3 76 102 546 233 156 ＊400 183
6×4 102 146 705 276 197 ＊500 359
8×6 146 194 832 324 242 ＊600 794
10×8 194 241 991 397 292 ＊700 1070
12×10 241 289 1130 462 337 ＊700 1540




Müüa GNEE Top Entry valatud terasest kuulkraan

Top Entry Cast Steel Ball Valve
Top Entry Cast Steel Ball Valve
Top Entry Cast Steel Ball Valve
