Hüdrauliline liblikaventiil

Hüdrauliline liblikaventiil on südamiku juhtimismeetodina libliklapi tüüp, mille hüdrauliline ajam on. See koosneb klapi korpusest, klapiplaadist, klapi varrest ja hüdraulilisest ajamitest. Selle põhifunktsioonid hõlmavad järgmist:

Kolmekordne ekstsentriline metalli kõvatihend: läbi mitmekihilise metalli kõva tihendi struktuuri (volframkarbiidi pihustamine) saavutatakse null leke kõrgel temperatuuril (vähem või võrdne 600 kraadi) tingimustes ja tihendustase jõuab ANSI V tasemele;

Hüdrauliline ajamimoodul: integreerib hüdraulikajaama, kiire sulgemisproovrit ja PLC intelligentset elektrijuhtimiskasti, toetab kaug-/kohalikku kahekontrolli lülitamist;
Hüdraulilisel silindril on lai väljundmomendi vahemik ({{0}}} n · m), reageerimisaeg väiksem või võrdne 3 sekundiga ja hädaolukorra piirkiirus alla 0,5 sekundit;

Lisase ohutusprojekteerimine: sisseehitatud akumulaatori rõhuhoolduse funktsioon lukustab klapi asendi automaatselt, kui toide on välja lülitatud või hüdrauliline rike toimub keskmise tagasivoolu vältimiseks.

Tulemuslikkuse eelised ‌
‌ kõrge ohutus ja kiire reageerimine‌:
Rakendatav kõrgsurve- ja kõrge riskiga stsenaariumidele, nagu näiteks TRT (kõrvaltoagaasi jääkrõhu suurendamine) süsteem ja turbiini väljalasketorustik, et vältida keskmise karastamise või veehaami efekti;
Suurepärane kiire sulgemise jõudlus, täielik sulgemisaeg, mis on vähem või võrdne 5 sekundiga (näitena DN800 kaliibriga), koos reiside tagasiside seadmega klapi positsiooni oleku jälgimiseks reaalajas.
‌Adeerimine äärmuslikele töötingimustele‌:
Rõhutakistuskvaliteet katab pn 16- pn420, klapi korpuse materjali saab valida WCB, 316L või Duplexi roostevabast terasest, mis sobib söövitavatele söötmetele nagu merevesi, õli, suitsugaas jne;
Temperatuuri takistuse vahemik -50 kraad ~ 600 kraad, kõva tihendi struktuur on tugevalt võime osakeste erosioonile vastu seista.

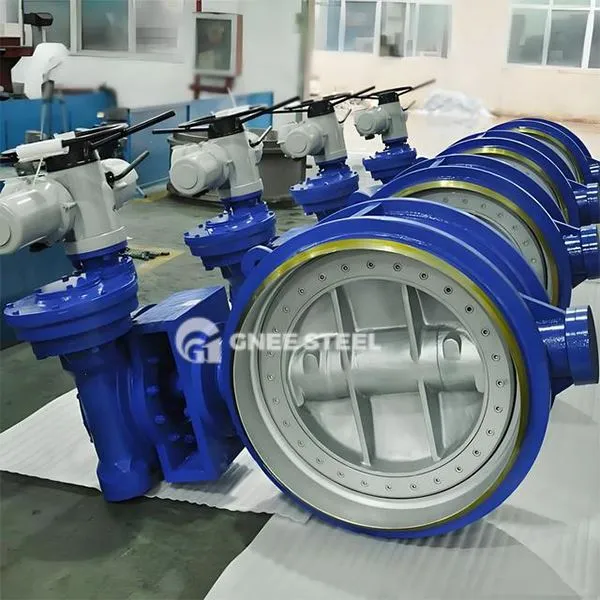

Hüdrauliline liblikaventiil



Rakendused
‌Metallurgiatööstus‌: kõrgahju gaasitorustiku hädaolukorra väljalülitamine gaasi tagasilöögi plahvatuse vältimiseks (peab vastama GB/T 24918 standardile);
‌Poweri süsteem
‌ VAATLUSE ENGINETSION‌: pumba väljalaskekontroll ja kahekordse funktsiooniga seotud integreerimine veehaameri mõju vältimiseks (survemajas hüdrauliline liblikaventiil);
‌Cheemiline torujuhtme‌: õli- ja vedelate metalli transpordisüsteemide voolu reguleerimine ja kiire eraldamine.

Valiku- ja hoolduspunktid‌
‌Key valiku parameetrid‌:
‌Drive režiim‌: Energiasalvestuse hüdraulijaama valimiseks eelistatakse 300 -ga suurem või võrdne DN, DN ＜ 300 saab valida kompaktse hüdraulilise ajami;
‌Seali tüüp
‌Agrifikatsiooni vastavus: peab vastama API 609, ISO 5211 ja muudele standarditele, nõuab metallurgiline stseen täiendavat plahvatuskindlat sertifitseerimist.
‌Operatsioon ja hooldus spetsifikatsioonid‌:
Hüdraulilise õli puhtust tuleks testida iga 6 kuu tagant (NAS 8. tasemel) ja filterielement tuleks regulaarselt välja vahetada;
Akumulaatori rõhu hoidmist tuleks testida igal kvartalil (rõhu langus vähem või võrdne 10% nimiväärtusest);
Kui metalli tihenduspinna kulumine ületab 0. 5mm, tuleb see remondiks tehasesse tagastada.
