Metallist istuv liblikaklapi kirjeldus
Metallist istmega liblikaventiil on liblikaventiil, mis kasutab metallmaterjali tihenduspinnana. Erinevalt traditsioonilistest pehmet suletud liblikaventiilidest (näiteks kummi- või PTFE-tihendid), saavutavad metallist istmega liblikaventiilid tihendi metallist metalli kontakti kaudu ja sobivad karmideks töötingimuseks nagu kõrge temperatuur, kõrgrõhk ja söövitusvahendid.
Põhistruktuur ja disain
Klapi istme materjal
Tihenduspind võtab vastu metalli-metalli kontaktvormi. Levinumate materjalide hulka kuuluvad roostevaba teras (näiteks 304\/316), tsementeeritud karbiidi (näiteks stelliidisulam) või pinnaga pritsitud volfram-karbiidi kulumiskindla kihi, mis sobib kõrge temperatuuri, kõrgrõhu ja osakeste sisaldavate keskmise stsenaariumi jaoks.
Mõni kujundus kasutab Multi-kihi metallist tihendusrõngaid, et kompenseerida termilist deformatsiooni kevadise eelkoormuse kaudu, et parandada tihendamise usaldusväärsust.
liblikaplaat ja tihendusvorm
Liblikaplaadi serv töödeldakse koonilisele pinnale või sfäärilisele pinnale, moodustades metallklapi istmega line kontakti tihendi, vähendades ava- ja sulgemismomenti, suurendades samal ajal kulumiskindlust;
Kolme ekstsentriline struktuur (varre nihke, liblikaplaatide keskmise nihke, koonuse nurga nihke) kujundus realiseerib hõõrdevahelise kontakti avamise ja sulgemise, pikendades kasutusaja.
metallist istuv liblikaklapi spetsifikatsioon
|
ese |
väärtustama |
|
struktuur |
Liblikaventiil |
|
rakendus |
torustik |
|
lähtekoht |
Henan, Hiina |
|
võimsus |
Pneumaatiline |
|
kohandatud tugi |
OEM, ODM, OBM |
|
kohaldatav vahend |
Hape, leelised. Sool, väga söövitav, vesi regia |
|
sadamasuurus |
16-48 tolli |
|
garantii |
1 aasta |
|
mudelnumber |
10000 |
|
meediumitemperatuur |
Kõrge temperatuur, madal temperatuur, keskmine temperatuur, normaalne temperatuur |
|
kaubanimi |
Gnee |
|
meedium |
Hape, leelised. Sool, väga söövitav, vesi regia |

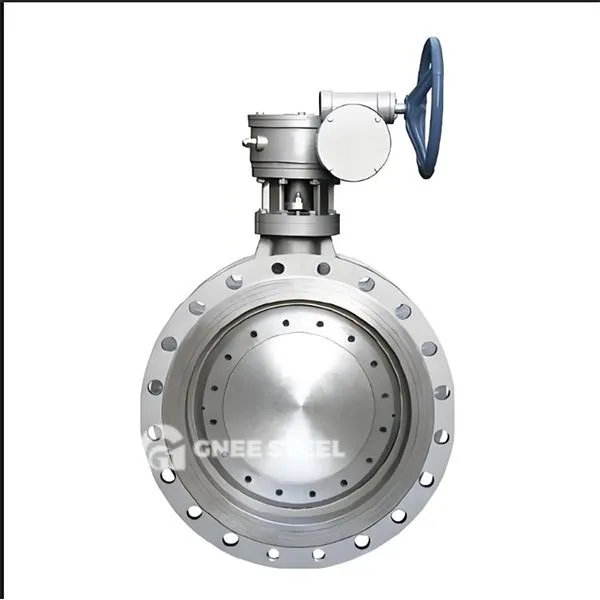

metallist istuv liblikaventiil
Rakendused
Energy väli
Keemiatööstus: torujuhtme kontroll väga söövitava sööde (näiteks kontsentreeritud väävelhape ja vedelate leeliste), mis nõuab kiiruisutamise klapi istmeid;
Metallurgiline insener: kõrgahju gaasi tolmu eemaldamise süsteem, kõrge temperatuuriga suitsugaasi reguleerimine, temperatuuriresistentsus peab olema suurem või võrdne 400 kraadi.
Valiku- ja operatsioonipunktid
Võtmeparameetri sobitamine
Valige eelistatavalt kolme ekstsentriline metallist kõvasti suletud liblikaventiil (näiteks D343H tüüp), nominaalse läbimõõduga DN50 ~ DN2000 ja Ansivi lekketase;
Kõrge temperatuuriga töötingimused nõuavad klapi korpuse ja klapi istmematerjalide soojuspaisumistegurite sobitamist, et vältida termilist segamist.
Ajamirežiimi optimeerimine
Turbiini aeglustumise kasutamiseks soovitatakse kasutada suure läbimõõduga (DN, mis on suurem kui 500 või võrdne 500) või kõrgsurveventiilidega, mis on varustatud pöördemomendi kaitseseadmetega;
Sagedased reguleerimisjuhtumid nõuavad täppispositsioonide valimist ja juhtimisviga peaks olema väiksem või võrdne ± 1%.
