Poolvaluga liblikaventiil

Poolkubil liblikaventiil on liblikaklapp, mis ühendab toru ääriku läbi naastupoldide. Klapi korpus on mõlemal küljel asuvate lugkonstruktsioonidega (läbi aukude või augu sisemiste keermete kaudu), mis on mugav paigaldamiseks ja kinnitamiseks ning sobib klambri tüüpi ühendamiseks. Seda kasutatakse laialdaselt vedeliku juhtimisel keskmise ja madala rõhu tingimustes.

‌Struktuurilised omadused‌:
‌Lug Design‌: tugevdage klapi korpuse struktuuri, vähendage torujuhtme pinge mõju klapi tihendamise jõudlusele ja sobib sagedaseks avamis- ja sulgemisstsenaariumideks;
‌ButterFly plaadistruktuur‌: temperatuuri vastupidavuse ja deformatsioonikindluse parandamiseks võtke kasutusele kolmekihiline komposiitstruktuur (näiteks sulamterast + isolatsioonikiht + roostevaba teras);
‌ Riigi tüüp

Tööpõhimõte ja tulemuslikkuse eelised ‌ Avamine ja sulgemismehhanism‌

Liblikaplaat võib saavutada 90 -kraadise pöörde ‌Leveri põhimõtte või ‌Drive -seadme‌ kaudu ning juhtida keskkonda kiiresti sisse ja välja (avamine ja sulgemisaeg on vähem või võrdne 3 sekundit);

Topelt ekstsentriline või kolmekordne ekstsentriline konstruktsiooni konstruktsioon vähendab pinna hõõrdumist ja pikendab kasutusaja.
‌ CORE eelised‌

‌ Spressure ja temperatuuritakistus
‌LOW voolutakistus ja kõrge efektiivsus
‌ESy hooldus

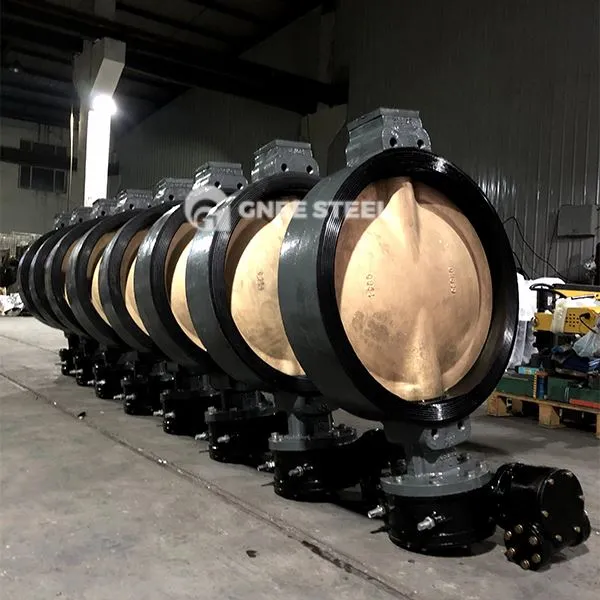

poolvaluga liblikaventiil



Rakendused
Keemiatööstus: söövitavate söödete, näiteks väävelhappe ja vedelate leeliste, transpordi, PTFE klapi istmete ja roostevabast terasest klapi kehade transportimiseks;
Veepuhastussüsteem: DN50 ~ DN2000 veevarustusvõrgu reguleerimine, pehmed tihendid (EPDM\/NBR) sobivad lekke ennetamiseks;
Laevad ja energia: Merekütusesüsteemid ja elektrijaamade jahutusvee juhtimine peavad vastama JIS\/ANSI standarditele.
Valiku- ja hoolduspunktid
Valikuparameetrid
Tihenditüüp: osakeste sisaldava söötme jaoks eelistatakse kõvasid tihendid (volframkarbiidi pihustamine) ja pehmed tihendid on valikulised puhaste vedelike jaoks;
Ajamirežiim: ussi käik või pneumaatiline ajam on soovitatav DN -i jaoks, mis on suurem või võrdne 300 -ga ning käsitsi kangi töö on DN ＜ 300 jaoks valikuline;
Materjali kohandamine: söövitava keskkonna jaoks on valitud 316L klapi keha + Hastelloy tihenditega ja WCB + kõva sulamit kasutatakse kõrge temperatuuriga auru jaoks.
‌ Hooldus spetsifikatsioonid‌

Kontrollige Lug Bolti eelkäimist igal veerandil, et vältida lõdvenemist ja ääriku leket;
Klapi õõnsus tuleks liblikaplaadi moosi vältimiseks puhastada iga kuue kuu tagant keskmise osakeste jaoks;
Määrimistsükkel: lisage klapi varre laagrisse iga 12 kuu tagant kõrge temperatuuriga määrded (rakendatav 150 kraadi töötingimustele suuremale või võrdsusele).
