Kõrgtemperatuurilise tagasilöögiklapi klapiketas on kettakujuline ja pöörleb ümber klapipesa kanali pöörlemistelje. Kuna klapi sisemine kanal on voolujooneline, on voolutakistus väiksem kui tõusva liblika tagasilöögiklapi oma. See sobib madalate voolukiiruste ja harvade voolumuutuste jaoks. Suure läbimõõduga rakenduste jaoks ei sobi see pulseeriva voolu jaoks ja selle tihendusomadused ei ole nii head kui tõstetüübil. Butterfly tagasilöögiklapid jagunevad kolme tüüpi: ühe ketta tüüp, kahe ketta tüüp ja mitme poole tüüp. Need kolm vormi jagunevad peamiselt klapi läbimõõdu järgi. Eesmärk on vältida keskkonda voolu või tagasivoolu peatamist ja hüdraulilist lööki nõrgendamast.
| Klapi suurus | 2″–36″ DN50–DN900 |
|---|---|
| Surve klass | 150 LB kuni 600 LB PN10 kuni PN64 |
| Materjalid | WCB, CF8, CF3, CF8M, CF3M, B148, A105, LF2, F304, F316 |
| Disaini- ja tootmisstandardid | API6D |
| Näost näkku standardid | ASME B16.10 |
| Ääriku mõõtmete standardid | ASME B 16.5, ASME B16.47, EN1092-1 |
| Survetesti standardid | API 598 (Zero Leakage), API 6D |
| Tuleohutuskatse standardid | API607 |
| Kvaliteedi-/tootesertifikaadid | ISO9001, ISO14001, ISO18001 |
| lenduvad heitkogused | ISO 15848-1, API 622 |
| NACE | NACE MR 0103 NACE MR 0175 |
| Klapi operaatori valikud | – |
| Sulgemisklass | API 598 (null leket), |
| Puur | Täielik puur |
| Protsessi ühenduse tüübid | Vahvli tüüp, ääriku tüüp, |

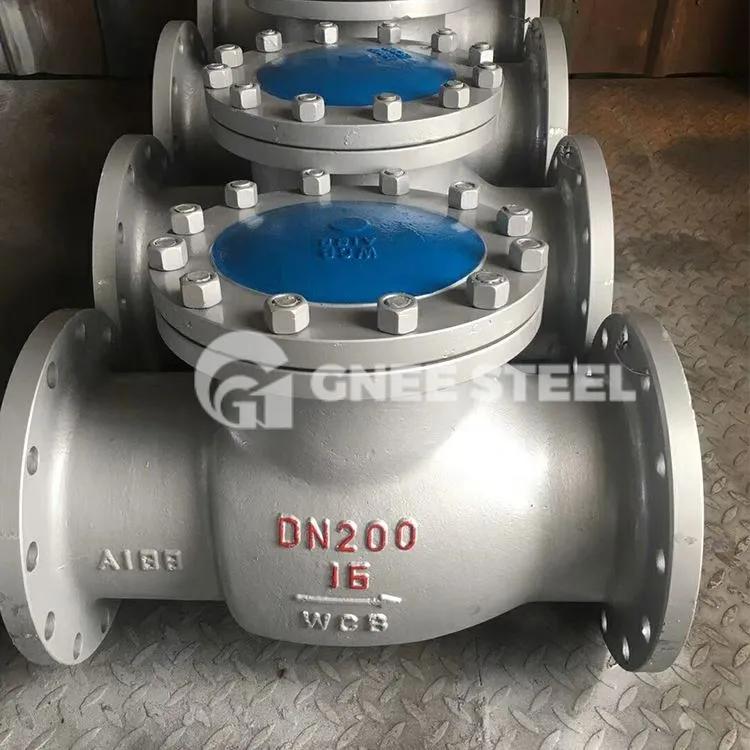

- kõrge temperatuuri tagasilöögiklapp
- Kõrge temperatuuri tagasilöögiklapi eelised
1. Sirge tüüp, väike keskmine voolutakistus;
2. Hooldus ja remont on mugav ja kiire.
3. Klapi keskmine ava võtab vastu surve isepinguva tihendusstruktuuri. Mida kõrgem on keskmine rõhk, seda parem on tihendus;
4. Klapi avamine ja sulgemine toimub keskkonna jõul. Kui meedium naaseb, sulgub see automaatselt ja kiiresti.
5. Tihenduspind on valmistatud Stellite koobaltipõhisest kõvasulamist, millel on kõrge kõvadus, korrosioonikindlus, kavitatsioonikindlus, suurepärane kriimustuskindlus ja ventiili pikk kasutusiga.
