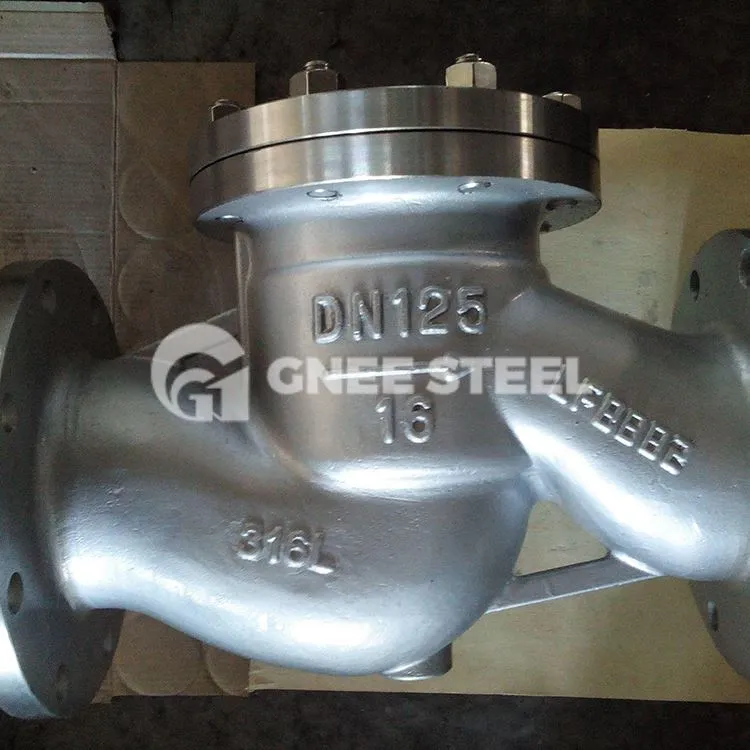

Tagasilöögiklapp koosneb peamiselt klapi korpusest, klapikaanest, klapipesast, klapikettast, klapist, tihvtist, kronsteinist ja muudest osadest. Klapiketas pöörleb ümber klapipesa väljaspool asuva tihvti. Klapiketta tagakülg on ühenduskruvi ja mutri kaudu fikseeritult paigaldatud klapi ühele otsale ning klapi korpuse õõnsuse seinaklambrile on kinnitatud klapi teine ots hingedega. Keskmise rõhk sisselaskeotsas surub klapiketta pöörlema ja avanema ning keskrõhk väljalaskeotsas ja klapiketta omakaal panevad klapiketta sulgema.
Põhiparameetri spetsifikatsioon:
Disain ja tootmine: valatud terasest tagasilöögiklapp standardile BS 1868, ASME B16.34, API 6D
Kontrollimine ja testimine: API598, API600 või API 6D
End Flange Dimension:ASME B16.5(for NPS≤24,ASME B 16.47 series B,API 605,ASME B16.47 A Series,MSS SP-44(for NPS>24)
BW otsa mõõtmed: ASME B16.25
Näost näkku ja otsast lõpuni: ASME B16.10
Rõhu-temperatuuri hinnangud: ASME B16.34
Seina paksuse mõõde: API 600, BS 1868
Tootevalik
Korpuse materjal: süsinikteras, roostevaba teras, legeerteras, pronks
Nimiläbimõõt: 1/2" ~ 48" (DN15 ~ DN1200)
Ühenduse lõpp: RF, RTJ, BW
Rõhuvahemik: klass 150–2500 (PN16–PN420)
Töötemperatuur: -196ºC~+560ºC
Disaini standard
|
Klapi disain |
ANSI,ASME,API,DIN,JIS,BS,GB |
|
Lõpeta ühendus |
Äärik, põkk-keevitus, pesa keevisõmblus |
|
Testimine |
API 6D, API 598 |
Kuidas paigaldada tagasilöögiklapp?
Pöördventiilid saab paigaldada horisontaalselt või vertikaalselt. Enne tagasilöögiklapi paigaldamist peate veenduma, et voolunool on õiges suunas. Kui see on paigaldatud vertikaalselt, peab voolunool olema suunatud ülespoole, et läbi toru voolav vedelik saaks üles voolata ja vältida selle tagasitõmbamist ja veevarustuse saastamist.
Järgmised sammud juhendavad teid, kuidas paigaldada tagasilöögiklapp:
1. samm: vaadake klapi sisse
Veenduge, et klapi korpusesse poleks midagi kinni jäänud. Kui väike ese satub tagasilöögiklappi, võib see põhjustada ketta kinnijäämise, mis takistab kogu vee voolamist.
2. samm: lükake ketas istmepinnast eemale ja kontrollige selle toimimist veendumaks, et see saab vabalt liikuda.
3. samm: veenduge, et ääriku otstel poleks jäsemeid ega servi, mis võiksid takistada nõuetekohast tihendamist.
4. samm: paigaldage ventiil voolusuunas vastavalt voolusuuna noolele, tagades, et ülesvoolu on sirge toruosa, mille läbimõõt on kolm korda suurem.
5. samm: kui see on paigaldatud vertikaalselt, peab voolu suund olema ülespoole; kui see on paigaldatud horisontaalselt, peab klapikate olema suunatud ülespoole.
