Kummist klapi kontrollventiili kirjeldus
Rubber klappventiil on klapp, mis kasutab ühesuunalise voolu juhtimise saavutamiseks elastset kummist klappi ja on kontrollventiili alajaotus. Selle põhifunktsioon on keskkonna tagasivoolu kiireks blokeerida kummimaterjali painduvuse kaudu, vähendades samal ajal veehaameri mõju ja seda kasutatakse laialdaselt vedelate manustamissüsteemide tagasiväitevastases kaitses.
Põhistruktuur ja tehnilised omadused
Key komponendid
VALVE KOHA JA KLANSI KATE: Tavaliselt valmistatakse malmist, valatud terasest või roostevabast terasest, rõhutakistusega, mis hõlmab pn 10- pn16, ja mõned kõrgsurvemudelid pääsevad klassi 600; Rubber klapp: see on valmistatud terasplaadist või tugevdatud nailonlapist kui luustik ja välimine kiht on kaetud kloropreenist kummist või nitriilkummiga, millel on nii elastsus kui ka tõmbekindlus ning ava- ja sulgemisaeg võib ulatuda miljon korda; Seaalsüsteem
Tehnilised parameetrid
Working Temperatuur
A kohaldatav meedium: puhas vesi, kanalisatsioon, merevesi, õli ja kergelt söövitavad vedelikud (tuleb sobitada kummimaterjaliga);
Tugev test: 1,5 -kordne nominaalrõhk, et tagada struktuuri stabiilsus kõrgrõhu tingimustes.
Tööpõhimõte ja põhilised eelised
Workflow
FORWORD VOOL: Keskmine rõhk surub kummiklapi ketta pöörlemiseks telje ümber täielikult avatud olekusse (avanurk on umbes 7 0 kraad ~ 75 kraadi) ja voolutakistuse koefitsient on sama madal kui 0. 2 ~ 0. 3; VROVERSE SULGET: Kui keskmine voolab tagasi, sobib kummist ketas kiiresti klapi istmega vastupidise rõhu ja vedru\/raskuse alla ning sulgemisaeg on väiksem kui 0,8 sekundit või võrdne, blokeerides tagasilöögi ja vähendades veehaami efekti.
CORE eelised
LOW voolutakistus ja energiasääst: sujuv voolukanali disain vähendab energiatarbimist ja peakaotus on ainult 30% traditsioonilisest tõstekontrollventiilist;
STRONG ANTOLULEMINE: kummi tihenduspind võib kohaneda söötmega, mis sisaldavad riputatud osakesi (osakeste läbimõõt on vähem või võrdne 5 mm) ja seda pole kerge ummistada;
Korrosiooniresistentsus: Kummikiht isoleerib klapi korpuse metalli keskkonnaga kokkupuutest, laiendades klapi eluiga (näiteks kloropreenist kummist eluvee korrosiooni vastu, mis on suurem või võrdub 10 -aastaselt).
Kummist klappkontrolli ventiilide täpsustamine
|
ese |
väärtustama |
|
struktuur |
kontrollventiil |
|
rakendus |
Teine |
|
lähtekoht |
Hiina |
|
Henan |
|
|
võimsus |
Käsiraamat |
|
kohandatud tugi |
OEM, ODM |
|
sadamasuurus |
DN50 DN65 DN80 DN100 DN150 DN200 DN250 DN300 DN350 |
|
garantii |
1 aasta |
|
meediumi temperatuur |
Normaalne temperatuur |
|
kaubanimi |
Gnee |
|
meedium |
Vesi |
|
Tootenimi |
Kummiklapi kontrollventiil |
|
Materiaalne |
Topeltraud |
|
Värvus |
Sinine |
|
Töösurve |
1,6MPA |
|
Moq |
10 tükk |

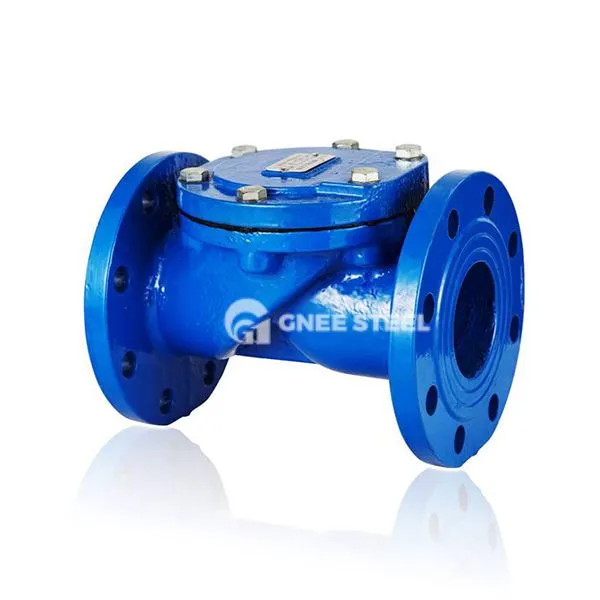

Kummiklapi kontrollventiil
Rakendused
| I tööstus | Rakendused | Tehnilised kohanemispunktid |
|---|---|---|
| Municille veevarustus ja drenaaž | Pumba väljalaskeava tagasivoolu ennetamine ja veehaami ennetamine (DN50 ~ DN1200) | Eelistatud on äärikuühendus ja torujuhtme rõhu kõikumine on väiksem või võrdne 1,6MPa |
| Naftakeemiline | Õlise reovee torujuhtme tagasivoolu | Tuleb valida õlikindlad kumm (nitriilmaterjal) ja filter tuleb paigaldada |
| Naval arhitektuur ja mereenimine | Merevee jahutussüsteem korrosiooni keskmise tagasilöögi vältimiseks | Klapi korpus on 316L roostevabast terasest ja kummist materjal on EPDM või Fluorobber |
