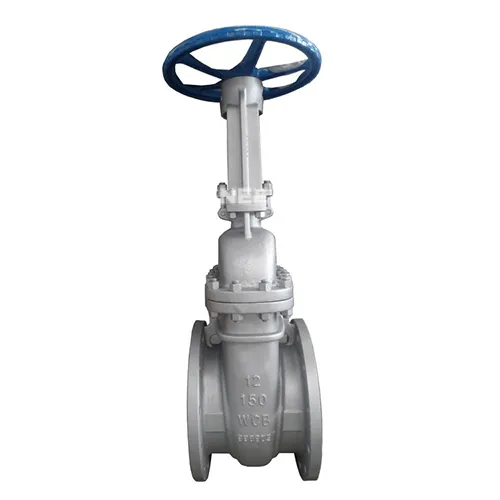

API 600 väravaventiilid Kirjeldus
API 600 GATE-klapp on tööstusventiil, mis vastab Ameerika Petroleumi instituudi API 600 standardile . See on mõeldud kõrge temperatuuri, kõrgrõhu ja karmide meediumitingimuste jaoks ning kasutab kiilutüüpi tihendusstruktuuri, et saavutada usaldusväärne lõikamine. selle põhikomponendid, spetsiifilised ja iseloomustused on järgmised.
Struktuurne kompositsioon
Klapi korpus ja tihendi kujundus
Kiiluvärav: ühe värava või kahevärava struktuur, tihenduspind on torujuhtmega kiilu nurga all ja klapi istet surutakse keskmise rõhuga, et saavutada kahesuunaline tihendus, kui see on suletud .
Klapi iste: vahetatav karbiidi tihenduspind (näiteks stelliidisulamist katted), kulumiskindlad ja korrosioonikindlad .
Klapi kaanetüüp:
Poltidega klapi kate: klassi 600 ja alla kasutage polte + spiraalhaava tihendi tihendamine .
Isesuhendav klapi kate: Klass 900 ja kõrgemad kasutavad sisemist rõhku iseenesest pingutavast tihendusrõngast (SS + painduv grafiit), mis on usaldusväärsem kõrgsurve . korral
Ohutus ja edastamine
Ülemine tihendusstruktuur: vältige keskmise klapi avamisel täitekasti lekkimist .
Valve varrekujundus
Pakkimissüsteem
API 600 väravaventiilide spetsifikatsioon
Tehniline nõue
· Kujundamine ja tootmine vastab API 600 -le
· Ääriku mõõtmed vastavad ASME B16.5
· Näost näkku mõõtmed vastavad ASME B16.10
· Testimine vastab API 598
· Sõidurežiim: käsiratas, kaldus käik, käik, elektriline
API 600 väravaventiilid
Rakendused
Energia ja naftakeemiatooted
Kõrgsurve aurutorustikud: elektrijaama katla peamine aurupiiri (klass 600 ja uuemad) .
Väävrit sisaldav õli- ja gaasitorustid: väävlikindlad materjalid (näiteks F22) takistavad sulfarifikatsioonistressi pragunemist .
Karmid tööstussüsteemid
Väga söövitavad söötmed: happe- ja leelise torujuhtmed (roostevabast terasest/sulamklapi kehadega) .
Vesiniku töötingimused: Hüdrogeenimisüksuste kõrgsurve vesiniku kontroll (iseseisev klapi kate lekke vältimiseks) .
Erilised stsenaariumid
Linerry transport: söekeemiatööstuse osakeste sisaldav vedelik väljalülitus .
Ultra-Low temperatuurisüsteem: veeldatud maagaasi ladustamine ja krüogeensete väravaventiilide kasutamine (-196 kraad) .
