Maetud väravaklapi kirjeldus
Maetud väravaventiil on maa-aluste torujuhtmete jaoks mõeldud lõikventiil ja seda saab otse pinnasesse matta . Selle põhifunktsioon on see, et seda saab kasutada maapinnal, laiendades ülekandevarda, välistades vajaduse ehitada traditsiooniline klapp.
Struktuurilised omadused
Hästivaba disain
Klapi korpus on maetud tervikuna ja maapinnast paljastatakse ainult töövolonn (sealhulgas ülekandemehhanism), asendades traditsioonilise klapi kaevu struktuuri .
EDAVATSID : vähendage kaevamispinda 80%, vähendage munitsipaalteede ehituskulusid ja liikluse mõju .
Transmissioni mehhanism
Teleskoopiline pikendusvarras : pöörake käeratast maapinnal → Sõitke maa -aluse klapi varre üles ja alla käigukasti või universaalse liigendiga .
Protektiivne kolonni kujundus : töökolonni allosas seatakse veekindel tihend, et põhjavee imbumine klapi õõnsusse .
VALVE KOHA JA SILL
Elastne istme tihendi värav : kummiga kaetud värav ja metallklapi iste moodustavad isekindla tihendi, madala rõhu ja nulllekkega .
Full Pihusega korrosioonivastane : pihustage, mis on suurem kui 250 μm epoksüvaigu kihiga või väljaspool klapi kere (happe- ja leeliseresistentne, elektrokeemiline korrosioon) .
CounterSunk Bolts: kapoti poldid on põimitud tihendussoove, et neid pinnase erosioonist eraldada .
Maetud väravaklapi spetsifikatsioon
| Parameeter | Räänge | Illustreerige |
|---|---|---|
| Nominaalne läbimõõt | DN50 - DN400 | Tavapärased spetsifikatsioonid dn 100- dn300 |
| Spressure tase | PN10 - PN16 | Kohaneda munitsipaaltorude võrgusurvega (kohandatud kuni PN25) |
| Keskmine temperatuur | -20 kraad ~ 80 kraad | Kummist tihendi ülemine temperatuuri piir |
| BURIAL DEEPTUSVANUD | Suurem kui 0,8m või võrdne | Vältige külmutatud mulla laienemist klapi korpuse pigistamisel |
Rakendused
| Tööstus | Rakendused | Põhinõuded |
|---|---|---|
| MunWasal veevarustus | Pagasiruumi toruvõrk (DN 200- DN400) | Ei vaja hästi ruumi, madala hoolduskulu |
| -WasteWater ravi | Kanalisatsiooni torujuhtme juhtimine | Korrosioonivastane ja vastane lukustamine |
| Põllumaa niisutamine | Pumbajaama väljalaskeava juhtimine | Pinnaoperatsiooni mugavus |
| Gaasi transport | Keskmise ja madala rõhu gaasitorustikud | Lekkekindel ja mulla korrosioonikindlad |

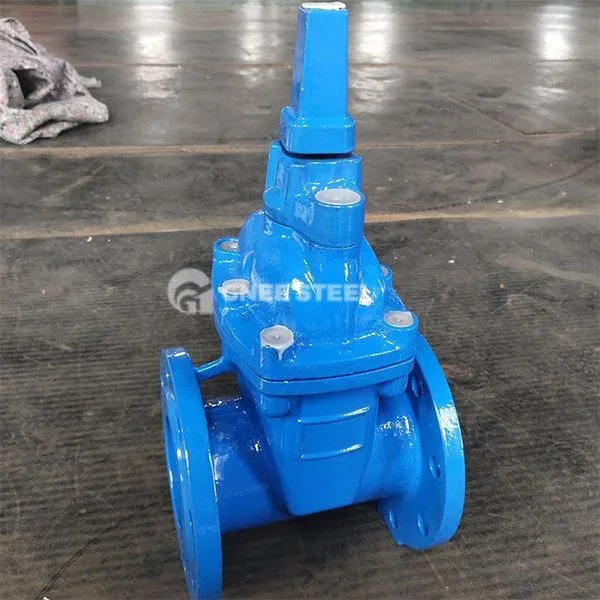

Maetud väravaklapp
Eelised
- Ökonoomne
Salvestage klapi kaevu ehituskulud ＞ 60% ja lühendage ehitusperioodi 50% .
- korrosioonikindlus
Epoksükatte + Counternk Bolti disain, maa -alune kasutulu on suurem kui 30 aastat .
- ESty opere
Avage ja sulgege pinnal käterattaga, ei pea kaevu alla minema (pöördemoment on vähendatud 50%) .
- reljeeblev pitseerimine
Keskmine rõhk aitab väraval klapi istet vajutada ja kahesuunalise tihendamise lekkekiirus on väiksem või võrdub 0,01%
