kangi väravaklapi kirjeldus
Kand-töötav noavärava klapp on kangimehhanismi juhitud noakujuline väravaventiil, mis on mõeldud osakesi sisaldavate söötme, läga või kiudude . piiritlemiseks.
Struktuuriomadused
Leveri ajami mehhanism
Traditsioonilise käsiratta või käigukasti asendamiseks kasutatakse mehaanilist hoovavart ning väravat sõidetakse otse ja allapoole käsitsi surve- või vastukaalulise abiga .
EdVenckes: niidi rooste ja moosi vältimiseks pole paljastatud kruvi; Hädaolukorra piirkiirus on rohkem kui 3 korda kiirem kui pöörleva tüüpi .
Küli värava kujundus
Bevel Tera või V-kujuline lõik: võib lõigata kiud ja tahked osakesed (näiteks tselluloosi, räbu), et vältida keskmist segamist .
Riigi mehhanism:
Single-külgne tihendamine
Double-külg tihendus: väraval on topelt tihenduspinnad ülemisel ja alumisel küljel, mis sobib kahesuunaliseks vooluks või kõrgrõhu erinevuste tingimustes .
VALVE KOHA JA Voolukanal
Short Struktuuriline pikkus: klapi korp
Traight-läbilõikekanal: kui täielikult avatakse, on voolutakistus sirge toru lähedal, takistades läga sadestumist .
kangivärava klapi spetsifikatsioon
| Parameeter | Rampel | Rakendatav stsenaarium |
|---|---|---|
| Nominaalne läbimõõt | DN50 - DN1200 | Tavaline DN 100- DN600 (reoveepuhastus põhiliin) |
| Spressure tase | PN10 - PN25 | Madala rõhuga läga kohaletoimetamine (kohandatud kuni PN40) |
| Temperatuuri vahemik | -20 kraad ~ 1000 kraad | Normaalne temperatuuri tüüp (-20 ~ 120 kraadi) / Kõrge temperatuuri kohandatud tüüp |
| VALVE KOHA materjal | Malmist, roostevaba teras 2520 | Valige söövitava meedia jaoks 316L; Kõrge temperatuuri jaoks valige 2520 |
| Funktsioon | illustreerige |
|---|---|
| Tugev blokeerimisvastane võime | Tera võib lõigata kiud/osakesed, mis sobivad suure viskoossuse söötme jaoks, näiteks viljaliha ja muda jaoks |
| VÄLJAST ESIMESE TINGIMUSTEGA | Kõrge temperatuuri tüüp kasutab 2520 sulamit, mis talub 1000 kraadi (näiteks metallurgilised räbutorustikud) |
| ESty opere | Tööjõudude säästmise konstruktsioon, ava- ja sulgemismoment on 50% madalam kui käsiratta tüüp |
| LOW hoolduskulud | Lihtne struktuur, plommi asendamiseks pole vaja klapi korpust lahti võtta |
| reljeeblev pitseerimine | Kiilukujuline kokkusurumissoon + keskmise rõhu topelttihend, lekkekiirus, mis on vähem või võrdne ANSI FCI 70-2 VI klassi standard |

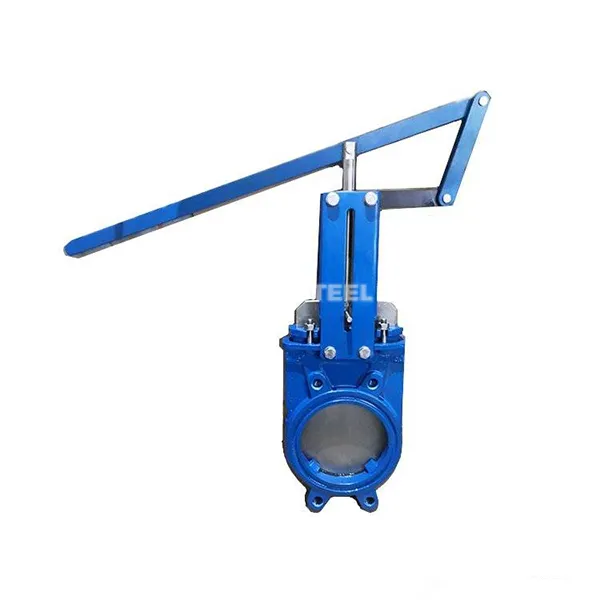

kangi väravaklapp
Rakendused
- Kaevandamine ja metallurgia
Läga transport: maagiosakesi sisaldavad läga lõikamine (näiteks jäätmete torustik);
Kõrgtemperatuuriga räbu: kõrgahju räbu ventiil (1000 kraadi vastupidav kangi tüüpi kõrgtemperatuuriga noavärava klapp) .
- Keskkonnakaitse ja munitsipaalhaldus
Kanalisatsiooni töötlemine: muda ja reovee peatorude lõikamine (peamiselt DN 300- DN600);
Jäätmete põletamine: tuhajuhtimisventiil (kulumiskindel disain) .
- Paber- ja keemiatööstus
Pulp torujuhtme: mähise ja ummistuse vältimiseks kiudainete läga ära lõikamine;
Söövitavad söötmed: happe- ja leelise vedeliku transport (fluori vooderdatud või 316L materjal) .
- Energiatööstus
Elektrijaama tuha eemaldamise süsteem: lendtuha torujuhtme erakorraline katkestamine;
Söekaevanduste torujuhtme: plahvatuskindel elektrihoovavärava klapp (ATEX Certified) .
