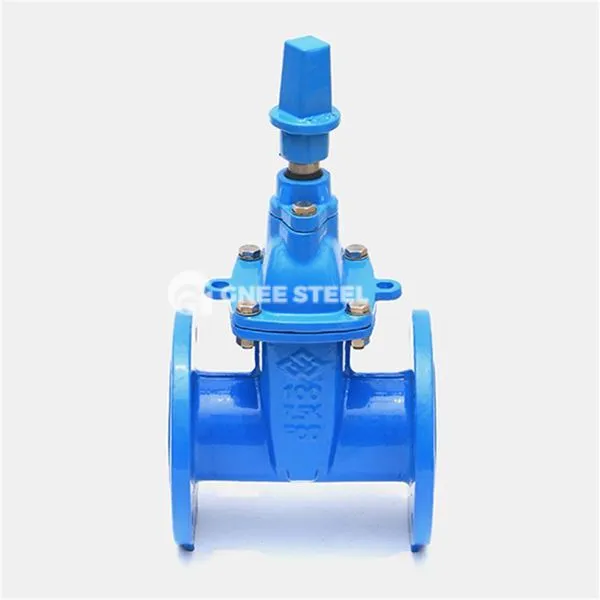

topelt äärikuga väravaklapp
Kirjeldus
Kahekordse ääriku väravaklapp on lülitusventiil, mille mõlemas otsas on äärikuühendused. See suudab torujuhtme keskkonda täielikult avada või täielikult sulgeda värava vertikaalse tõstmise liikumise kaudu. See sobib osakesi sisaldavate töötingimuste, kõrge viskoossuse või söövitava söötme jaoks. Selle põhifunktsioon on see, et ääriku liidesed jaotatakse sümmeetriliselt klapi korpuse mõlemal küljel, mis on mugav torujuhtme süsteemi kiireks paigaldamiseks ja eemaldamiseks.
Põhistruktuur ja tüüp
Põhistruktuur:
Klapi korpus ja äärik: materjali võib olla teras, 304 roostevabast terasest või süsinikterasest. Ääriku liides vastab GB\/T 9113 standardile ja läbimõõt katab DN15 ~ DN800 (NPS 2 ~ 24);
Värava kujundus: nuga tüüpi värav (näiteks paralleelne topeltvärav) või kiilukonstruktsioon. Nuga tüüpi disain võib tõhusalt tahkeid osakesi sisaldava söötme (näiteks tselluloosi, söetuhka) ära lõigata;
Tihendussüsteem: pehme tihendiga (PTFE, kumm) saavutab nulllekke, kõvatihend (metall kuni metall) on erosioonikindel ja mõned mudelid toetavad kahesuunalist tihendust.
Drive Mode:
Manaalne operatsioon Elektriline\/pneumaatiline ajam: Soovitatav DN-i jaoks, mis on suurem või võrdne 300-ga, mis sobib kaugjuhtimispuldi või kõrgsageduslike tööstsenaariumide jaoks.
Tüüpilised mudelid:
Käsitsi tüüp: PZ43X\/y\/w\/f\/h seeria (valatud teras või 304 roostevaba teras);
Elektritüüp: PZ973X\/H\/F seeria (temperatuuritakistus kuni 400 kraadi, silmapaistev kõrgsurve kohanemisvõime)
topelt äärikuga väravaventiili spetsifikatsioon
|
Sertifikaat |
ISO2531, ISO4422, EN545, EN598, BS4772 |
|
Materiaalne |
Ggg 500-7 või muu kõheline raud |
|
Pakkimine |
Puidust kaubaalused, puidust korpused vastavalt kliendi nõuetele |
|
Kantav kuupäev |
Tavaliselt sõltub see 30 päeva |
|
Makseviis |
T/T; L/C; D/P |
|
Maksetingimused |
30%makse ette, saldo enne saatmist |
|
Aksessuaarid |
Tihendid, poldid ja pähklid on saadaval nõudmisel |
|
Kate |
Termotuumasünteesi ühendatud epoksükatte, tsemendi vooder ja tsingi praimer ja bituumen maalimine väljas, bituumen-maal seest ja väljast, punane märatsev antikasendus |
topelt äärikuga väravaklapp
Rakendused
Tööstuslik kanalisatsioon: kanalisatsiooni töötlemine, söe tuha torujuhtme piirkontroll; Keemiline toodang: torujuhtme väljalülitus, mis sisaldab söövitavaid vedelikke (näiteks lämmastikhape, tselluloos);
Energiasüsteem: tuhatorustike ja kõrgtemperatuuriliste aurutorustike avamine ja sulgemine soojuselektrijaamades;
Toit ja farmaatsiad: aseptiline vedeliku transport (vajalik on pinnalelimi ravi)
