Mudavärava klapi kirjeldus
Mudavärava klapp on spetsiaalne klapp, mis on mõeldud kõrge tahke sisu ja väga söövitavate vedelike jaoks ..
Riikikindel piirmäär: värav on valmistatud suurest kõõdusest sulamist (näiteks kroom-molübdeeni teras, roostevabast teras) või volframkarbiidkattest, et seista vastu mudas kvartsliiva ja metalliosakeste erosioonile ja kulumisele;
-sidutav tihendus
Ant-uputamine disain: täis läbimõõduga voolukanal (voolutakistuse koefitsient, mis on väiksem kui 0 . 08), võib värav katkestada tõste ja langetamise ajal sellised lisandid, nagu kiud ja räbu.
Mudavärava klapi spetsifikatsioon
| Klapi korpus | Mõnedes töötingimustes kasutatakse valatud teras (WCB), roostevaba teras (304/316L), plastvoodrit või kummi vooder |
|---|---|
| Väravaplaat | Nuga tüüpi või paralleelne topeltvärava struktuur, pinna pinnaga STL-sulam (paksus suurem või võrdne 1,5 mm) või keraamiline kattega |
| Sealing System | O-rõngas + vedrukompensatsiooni klapi iste, temperatuuri tolerantsiga -20 kraad ~ 150 kraadi, sobib happelise muda jaoks (pH 2-12) |
| Nominaal läbimõõt | DN25 ~ DN150 (saab kohandada kuni DN300) |
| Rõhutase | 16,0 ~ 42,0MPa (klass 2500 ~ 6300PSI) |
| Rakendatav meedia | Muda, läga ja puurimisvedelik, mille tahke sisaldus on vähem või võrdne 30% |

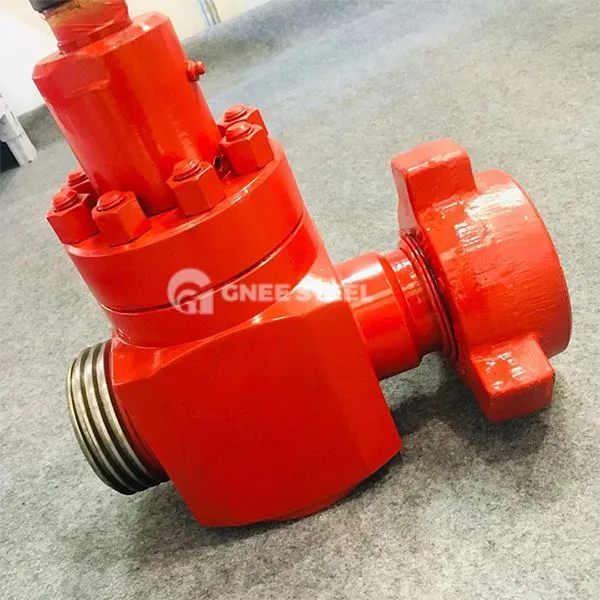

Mudavärava klapp
Rakendused
Õli puurimine: juhtimine puurimismuda ringluse rõhk puhumiste vältimiseks (näiteks Z23Y puurimise kõrgsurvega mudavärava klapp);
Mineraalne töötlemine: torujuhtmete edastavate jäätmete voolu reguleerimine, et taluda lägaosakeste mõju (tahke sisaldus, mis on väiksem kui 25%);
SeWage Mation: munitsipaalmuda torujuhtme väljalülitus, mis on varustatud elektriliste ajamitega kaugjuhtimispuldi saavutamiseks .
Valikupõhimõtted
Keskmised omadused: eelistatakse nuga tüüpi väravaid, kui tahke sisaldus on suurem kui 10%, ja viskoosse söötme jaoks on vaja vedrukompensaadi istmeid;
Rõhutase: õli- ja gaasipuurimiseks kasutatakse klassi 600 või kõrgemaid kõrgsurvemudeleid (näiteks API 6A standardventiilid);
Materjali sobitamine: Dupleks -terasest klapi korp
