Pneumaatiline kiiluvärava ventiilid Kirjeldus
Pneumaatiline kiiluvärava klapp on klapp, mis avaneb ja sulgub, juhtides kiilukujulise väravaplaadi läbi pneumaatilise ajami. See koosneb klapi korpusest, kiilukujulisest väravaplaadist, klapi varrest, pneumaatilisest ajamitest (sealhulgas silindrist) ja tihenduskomplektist. Selle põhifunktsioon on suruõhuvõimsuse ja kiiluvärava plaadi sunnitud tihendi kombinatsioon. See sobib automatiseeritud juhtimissüsteemides vedeliku väljalülitamiseks või reguleerimiseks.
Pneumaatiline kiiluvärava ventiilide spetsifikatsioon
|
Tüüp |
Pneumaatiline kiiluvärava ventiilid |
|
Suurus |
DN15 kuni 4000 |
|
Pitseerimine |
PTFE, EPDM, metall, NBR |
|
Sobiv keskmine |
Vesi, naft, gaas, tselluloos jne |
|
Struktuur |
Serva tüüp |
|
Vars |
Roostevaba teras 304 |
|
Standard |
As, GB, Din, JIS on saadaval |
|
Meediumitemperatuur |
-20 kuni 1100 kraadi |
|
Ühendus |
Ägenenud või vapustatud |
|
Sertifikaat |
CE, ROHS, ISO9001, TUV |

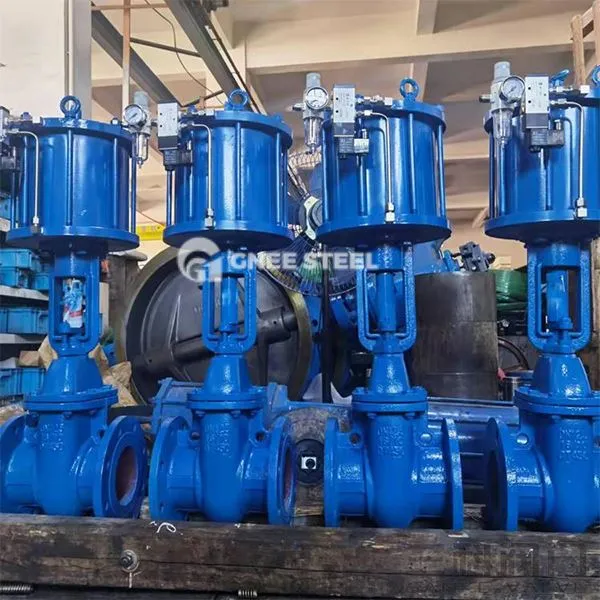

Pneumaatiline kiiluvärava ventiilid
Testimisnõuded Vergendi kiiluvärava klapi
Jõudlustest
Tugev test : klapi korpusel on 1,5 -kordne nominaalrõhust ja see hoiab 5 minutit rõhku ilma lekke või deformatsioonita . Seali test : Suletud olekus survestatakse sisselaskeküljel 1,1 -kordse rõhuni ja väljalaskeava leke vastab API 598 või GB/T 13927 standardile . Pneumaatiline ajami test : kontrollige ava- ja sulgemismomenti, reageerimisaega ja õhurõhu stabiilsust (tavaliselt 0. 4 ~ {9}}. 6MPA) .
Materjal ja välimuse kontroll
Ventiili korpuse ja värava materjali jaoks on vaja keemilise koostise aruannet ja mehaaniliste jõudluskatsete andmeid (näiteks tõmbetugevust ja kõvadust) . Tihenduspinnal pole kriimustusi ega poore ning ääriku otsapinna tasapinna viga on väiksem või võrdne 0. 05mm .
Funktsionaalne kontrollimine
Simuleerige tegelikke töötingimusi, et avada ja sulgeda pidevalt enam kui 500 korda, et kinnitada, et pole segamist ega tihendusrikkumist .
