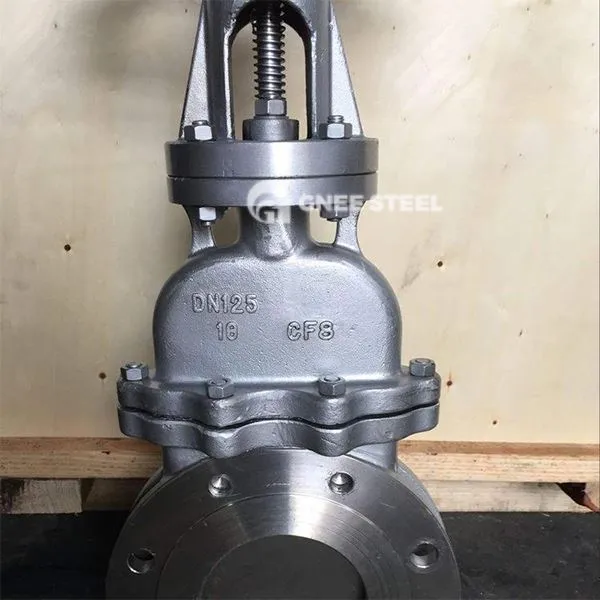

Survetihendi kapoti väravaventiilid Kirjeldus
Rõhulehega kapoti väravaventiil on Ameerika standardse kõrgsurvevärava klapi . spetsiaalne struktuur. Selle põhifunktsioon on kasutada keskmist rõhku kapoti . tihendamise suurendamiseks. Seda kasutatakse peamiselt klassi 600 ja kõrgema klassi ja kõrgem kui..
Struktuur:
Surve iseseisv kapott
See võtab vastu koonilise tihendusrõnga + survepoldi struktuur .. Sisemine keskmine rõhk surub tihendusrõnga väljapoole laienema, nii et mida suurem on rõhk, seda tihedam on tihend;
See asendab traditsioonilise poldi kapoti, et vältida lekkeid, mis on põhjustatud poldipinge lõdvestumisest kõrge rõhu all .
Elastne kiiluvärav
Värava keskel on rõngakujuline soon, mida saab kõrgel temperatuuril pisut deformeeruda, et kompenseerida soojuspaisumist ja vältida segamist;
Tihenduspind keevitatakse erosioonile ja kulumisele . vastu koobaltipõhise tsementeeritud karbiidiga (näiteks STL)
Topelt tihendussüsteem
Põhitihend: kõva tihedus värava ja klapi istme vahel; Ülemine tihend: Kui klapi vars on täielikult avatud, moodustab see ventiili kapotiga lisatihendi, võimaldades pakkimise rõhu all asendada .
Laiendatud varre kujundus
Kõrgtemperatuuriga laiendusruum on reserveeritud ja klapi varre pinna nitrige töötlemine parandab hõõrdumiskindlust .
Rõhu tihendi kapoti väravaventiilid spetsifikatsioon
|
ese |
Väravaklapp |
|
Lähtekoht |
Hiina |
|
Kaubanimi |
Gnee |
|
Mudelnumber |
Dn 15- dn1000 |
|
Rakendus |
Üld- |
|
Meediumi temperatuur |
Kõrge temperatuur |
|
Võimsus |
Käsiraamat |
|
Meedium |
aur, vesi, õli, karbamiid, lämmastikhape, äädikhape |
|
Struktuur |
Värav |
|
Standard- või mittestandardne |
Standard |
|
värvus |
kohandatud |
|
kehamaterjal |
WCB WC1 WC6 WC9 CF8 CF3 CF8M CF3M |
|
varsmaterjal |
2CR13, F304, F316, F304L, F316L |
|
pitseerimismaterjal |
Ptfe, 13cr, nailon |
|
ümbritsev temperatuur |
-20 kraad -80 kraad |
|
keskmine temperatuur |
-196 kraad -600 kraad |
|
töösurve |
PN16, PN25, PN40, PN64 |
|
garantii |
1 -aastane |
Survetihendi kapoti väravaventiilid
Eelised
kõrge rõhu nullleke
Keskmine rõhk juhib tihendusrõnga pingutamiseks ja leket nullist hoitakse klassi 2500 (42MPa) töötingimustes;
Vastupidav termilisele šokile
Laiendatud klapi kate + elastse värava kujundus kohaneb 593 kraadi raskete temperatuuride kõikumistega;
Mugav hooldus
Asendage pakkimine rõhu all (kui ülemine tihend on efektiivne), et vältida süsteemi seiskamist;
Kerge ja roomamiskindlane
Sepistatud terasklapi korp on 20% kergem kui valatud terasest ja sellel on tugevam deformatsioonikindlus kõrgetel temperatuuridel .
Rakendused
Ülekriitiline elektritootmine
Peamine aurutorustik (rõhk, mis on suurem kui 26MPa, temperatuur, mis on suurem või võrdne 566 kraadi);
Naftakeemiline hüdrogeenimisüksus
Hüdrogeenimisreaktori sisse- ja väljalaskeavade torustikud (klass 1500 ~ 2500);
Tuumaenergiasüsteem
Primaarne vooluringi jahutusvedeliku torujuhtme (tuumaklassi sertifitseerimise nõuded);
Kõrgsurve sünteesiprotsess
Kivisüsi-vedeliku, metanooli süntees ja muu suurem või võrdne 10MPa reaktsioonisüsteemiga .
