Rõhutihendi väravaventiilid Kirjeldus
Rõhulehega väravaklapp on klapp, mis kasutab keskmise enda rõhku tihendus jõudluse suurendamiseks. Selle põhikujundus kasutab vedeliku rõhku, et suruda klapi ketas ja klapi iste tihedaks, saavutades usaldusväärse läbilõike, tuginemata välisele mehaanilisele sunnitud tihendusele. Seda tüüpi klapp sobib eriti kõrgsurve, väga söövitavate söötme või tööstusstsenaariumide jaoks, mis nõuavad pikaajalist stabiilset tihendamist.
Key komponendid
Valve ketas ja klapi iste: kasutage täppismöödetud kõva sulamist või korrosioonikindlaid materjale (näiteks 316L roostevabast terasest), et tagada tihenduspind lekkevaba kõrge rõhu all;
Isesuhendav disain: Kui keskmine rõhk toimib klapi kettal, seda suurem on rõhk, seda tihedam on tihend ja lekketase jõudnud VI tasemele;
Häälenduskomponendid: sisseehitatud määrdesüsteem (näiteks patenteeritud määrdetorustik) vähendab hõõrdumist ja pikendab klapi eluiga. Drive ja Control
Valve varrestruktuur: kasvav vars (visuaalne töö) või varjatud vars (kompaktne disain) koos piirmehhanismiga vastupidise pöörlemise vältimiseks ja tihendi rikke põhjustamiseks;
Täitmismeetod: toetab käsitsi, elektrilist või pneumaatilist draivi erinevate töötingimustega kohanemiseks.
Rõhu tihendi väravaventiilide spetsifikatsioon
|
Täitmisstandardid |
API, JIS, DIN, BS, ASTM, ANSI, GB, JB, NB, HG |
|
Rõhuvahemik |
Klass150 ~ class2500lB (pn 16- pn420) |
|
Suurusevahemik |
NPS1\/2 "kuni NPS72" (DN15mm kuni DN1800mm) |
|
Materiaalse ulatus: võltsimised |
A105, F91, F11, F22, F5A, F6, LF1, LC2,12CR1MOV, F36, F304, F316, F321H |
|
Materiaalne ulatus: valandid |
WCB, LCB, LCC, WB36, WC6, C5, WC9, C12A, 20CRMOV, CF8, CF8M, 4A, 5A |
|
Operenitüüp |
Käsiraamat, elektriline, pneumaatiline, käik |
|
Klapi tüüp |
Elektrijaama ventiilid, väravaventiilid, maakera ventiilid, kontrollventiilid |
|
Rakendus |
Elektrijaamad, naftakeemiatooted, rafineerimine, maagaas, metallurgia |
|
Ühenduse tüüp |
Äärik, keevitus, niit, FM, BW, SW |
|
Kohandamine |
OEM\/ODM\/OSM\/OBM |

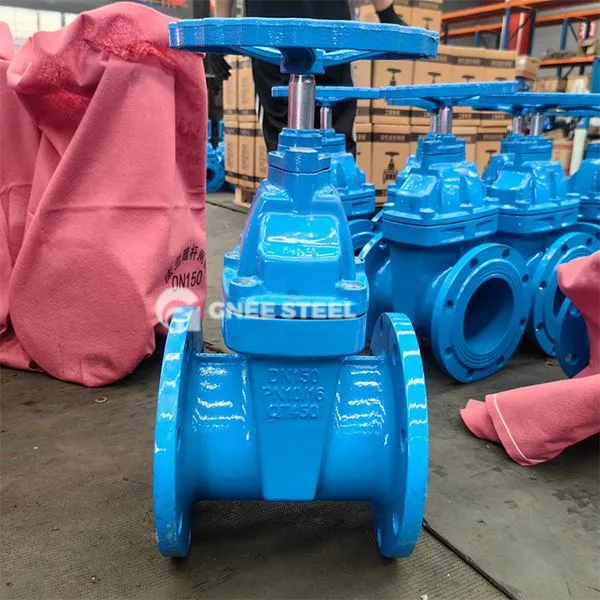

rõhu tihendi väravaventiilid
Rakendused
kõrge rõhu tööstussüsteemid
Nafta-\/gaasitorustikud (antihüdrogeensulfiidi korrosiooni disain);
Soojusvõimsuse tootmiseks aurutorustikud (PN ＞ 10MPa, mis sobib kroom-molübdeeni terasest klapi kehade jaoks).
Spetsiaalne meediakontroll
Osakesi sisaldav läga (paralleelvärav jamunemisvastane struktuur);
Krüogeenne veeldatud maagaas (sügavkülm tihendusstruktuur).
Automatsiooni stsenaarium
Integreeritud elektriamistide ja asjade Interneti -tehnoloogia, mis toetab kaugseire ja hädaolukorra väljalülitamist.
