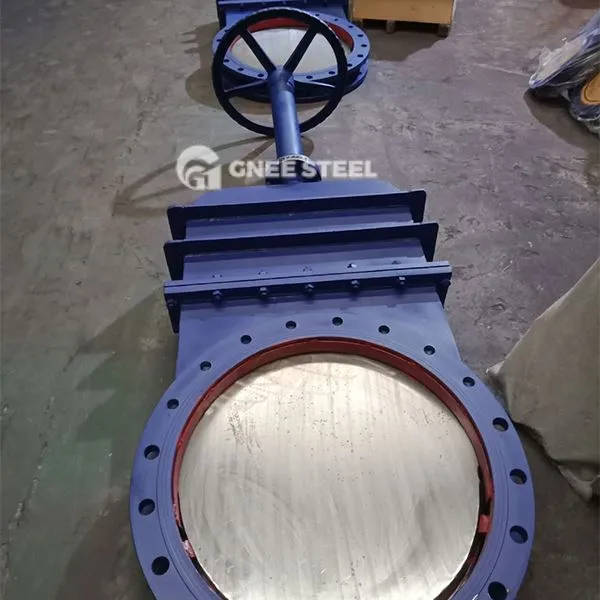

Käsitsi väravaventiilid Kirjeldus
Namaalne väravaklapp on ventiil, mis kontrollib vedeliku voogu käsitsi kasutamise teel. Selle ava- ja sulgemisosad on väravad. Värava liikumissuund on risti vedeliku suunaga. See saab saavutada ainult keskkonna täieliku avamise või täieliku sulgemise ning seda ei saa kasutada voolu reguleerimiseks ega drosseliks.
Põhistruktuur ja komponendid
Main komponendid:
Valve Body: peamine struktuur, mis mahutab vedeliku kanali. Materjal tuleb kohandada keskmise omadusega.
Gate: see jaguneb jäigaks väravaks (integreeritud valamine) ja elastse värava (pisut deformeeruv). Mõned mudelid võtavad tihendamise suurendamiseks kasutusele topeltvärava paralleelse kujunduse.
Riiklik pind:
Metal Tihend: näiteks pinnakarbiid (stelliit 6), vastupidav kõrge temperatuuri ja osakeste erosiooni suhtes.
Non-metallitihend: näiteks polütetrafluoroetüleeni (PTFE), mis sobib puhtaks vedelikeks.
Drive -seade
Tööpõhimõte
Avamine ja sulgemisprotsess:
Open: keerake käeratast päripäeva, klapi vars ajab värava vertikaalselt tõusma, voolukanalist täielikult välja ja moodustab takistusteta kanal.
Close: keerake käeratast vastupäeva, värav surutakse allapoole klapi istmega tihedalt alla, et saavutada tihenduspiir.
Riigi mehhanism:
Wedge tihend
Elastiline kompenseerimine
Käsitsi väravaventiilide spetsifikatsioon
1. Kujundus ja tootmine: ANSI B16.34, API 600, API6D
2. keha struktuur: OS & Y, poltidega kapott, tahke või painduv kiilukujundus
3. Suuruse vahemik: 2 ″ kuni 36 ″
4. Survereitingud: ANSI klass 150 naela, 300 naela, 600 naela, 900 naela, 1500 naela
5. otsaühendused: äärik, tagumikku keevisõmblus
6. Materjalid on saadaval: WCB, LCB, CF8, CF8M, CF8C, CF3, CF3M, WC6, WC9, C5, C12, 4A, 5A või samaväärne
7. Erinevate hooldustingimuste jaoks on saadaval erinevad trimmimismaterjalid
8. ajam: käsiraamat, elektriline ajam
9. NACE MR 0175 soovi korral
Käsitsi väravaventiilid
Rakendused:
Naftakeemiatööstus: toornafta- ja aurutorustike piirkontroll.
Reovee töötlemine: läga torujuhtmed, mis sisaldavad lisandeid, nagu kiudained ja viljaliha, kasutades lisandite katkestamiseks terakujulisi väravaid.
Toitesüsteem: katla kanalisatsioon, jahutusveesüsteemi avamine ja sulgemine.
