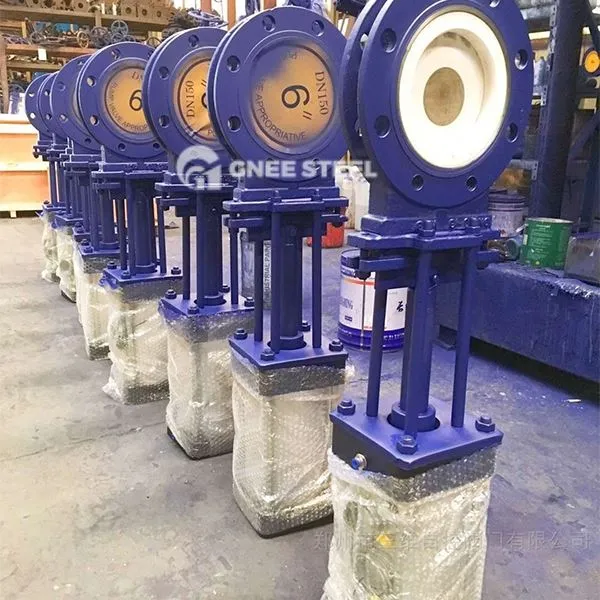

Pneumaatilised väravaventiilid Kirjeldus
Pneumaatilised väravaventiilid on ventiilid, mis kasutavad toiteallikana suruõhku. Klapivarre juhib silindr värava vertikaalse tõstmise saavutamiseks. Neid kasutatakse torujuhtme söötme täielikuks avamiseks või täielikuks sulgemiseks ja neid ei saa voolu reguleerimiseks kasutada. Seal on kahte tüüpi pitsereid:
Isesuhtlus: värav surutakse klapi istme vastu keskmise rõhu abil tihendamise saavutamiseks (näiteks madalrõhutingimused).
Sunnitud tihendamine: sulgemisel on värava ja klapi istme vajutamiseks vaja välist jõudu (näiteks silindri tõukejõudu), mis sobib kõrgsurve või kõrgtuntava tihendi stsenaariumide jaoks.
Tuumastruktuur ja tüüp
Tüüpiline konstruktsiooni kujundus:
Paralleelne topeltvärav: kaks väravat surutakse välja ja pitseeritakse vedrude või silindrite abil, et vältida tihendamist ja tihendamise usaldusväärsust.
Puhvermehhanism: Mõned mudelid (näiteks Z644H) kasutavad topeltkihilisi silindreid või puhverseadmeid, et vähendada sulgemismõju ja pikendada tihenduspinna eluiga.
Pinnamaterjal: granuleeritud söötmeks kasutatakse kõvasid tihendid (pinnakatte sulamid või keraamika) ja puhta vedelike jaoks kasutatakse pehmeid tihendeid (PTFE).
Peamised tüübid:
| Tüüp | Feature | Rakendused |
|---|---|---|
| Pneumaatiline paralleelne kahekettavärava klapp | Topeltvärava disain, et takistada küürimisele, puhvermehhanismile, et vältida segamist | Nafta-, keemia-, lendtuha edastamissüsteem |
| Pneumaatiline tasane väravaklapp | Voolukanal on võrdse läbimõõduga, rõhu langus on väike ja täielikult avatud/täielikult suletud töö on stabiilne | Keskmise ja madalrõhu torustikud vee, auru, õli jms jaoks. |
| Pneumaatiline piirvärava klapp | Sunnitud tihendusstruktuur, kõrgrõhutakistus (vähem või võrdne 1. 0 mPa) | Farmaatsia- ja energiatööstus alustavad ja peatavad kontrolli |
Pneumaatiline väravaventiilide spetsifikatsioon
|
ese |
ventiil |
|
Rakendus |
Elektrijaam, mereväelane, kemikaal, konstruktsioon, transport |
|
Sadamasuurus |
Dn 15- dn200 |
|
Garantii |
2 aastat |
|
Lähtekoht |
Hiina |
|
Henan |
|
|
Mudelnumber |
GVC001 |
|
Võimsus |
Käsitsi, elektriline, pneumaatiline, hüdrauliline |
|
Meediumi temperatuur |
Kõrge temperatuur, madal temperatuur, keskmine temperatuur, normaalne temperatuur |
|
Struktuur |
Värav |
|
Meedium |
Õli, vesi, gaas, loks, hape |
|
Kohandatud tugi |
OEM, ODM, OBM |
Pneumaatiline väravaventiilid
A kohaldatav:
Energy Industry: toornafta torustikud rafineerimistehastes, soojuselektrijaamade aurusüsteemid (temperatuuriresistentsus väiksem või võrdne 350 kraadi).
Industriaalsed süsteemid: tolmu juhtimine tsemendijaamades, läga piiritletud reoveepuhastide taimedes.
Spetsiaalsed töötingimused
Key punktid valiku jaoks:
Medium omadused: Valige kõvad tihendid (volframkarbiid/keraamika) ja puhaste vedelike jaoks valige keskmise osakeste korral ja valige PTFE pehmed tihendid.
Rõhutase: kõrgsurve tingimuste (suurem kui 1,6MPa) korral eelistatakse sunnitud tihendid ja madala rõhu korral saab valida iseseisvad struktuurid.
Drive Configuration: kõrgsageduslike tööde jaoks on soovitatav pneumaatilised topelttoimelised ajamid, mis toetavad kiiret avamist ja sulgemist (vähem või võrdne 3 sekundit).
