Valatud terasest kiiluvärava ventiilid Kirjeldus
Valatud terasest kiiluvärava klapp on metalliterasest valatud väravaklapp. Selle ava- ja sulgemisosad on kiilukujulised väravaplaadid. Seda kasutatakse peamiselt torujuhtmesüsteemides täielikult avatud või täielikult suletud pealtkuulamise seadmena ja seda ei saa voolu reguleerimiseks kasutada. Järgnev tutvustab selle omadusi mitmest mõõtmest:
Ajamirežiim ja mudeli klassifikatsioon
Konstruktsiooni kohaselt võib selle jagada kasvavaks varreks ja mittetõusuks varreks. Ühised mudelid hõlmavad:
Z40H (tõusev varre kiilutüüpi elastne väravaplaat)
Z41H (tõusev varre kiilu tüüpi jäik ühevärava plaat)
Z45H (mittetõusev varskiilutüüpi jäik ühevärava plaat).
Valatud terasest kiiluvärava ventiilide spetsifikatsioon
|
Suurusevahemik
|
1/2 kuni 16 tolli
|
Ühendus
|
Äärikuühendus
|
|
Materiaalne
|
Roostevabast terasest 304/316/316L, WCB, malmist
|
Surve
|
16/25/40 baar
|
|
Vedel tmperetuur
|
-10 kuni 425 kraadi
|
Sobiv keskmine
|
Vesi, naft, gaas jne.
|
|
Äärmuslik standard
|
ANSI, JIS, DIN, GB STANDARD
|
Valikutüübid
|
Tõusev varrevärava klapp, mittetõusev varrevärav
|
|
Surve
|
Klass 150/klass 300/klass 600
|
Kontroll ja test
|
ISO5208, API598
|
|
Ühenduse mõõde
|
ASME B16,5% 2c ASME B16,25
|
Näost näkku
|
ASME B16.10
|
|
Disain ja tootmine
|
ASME B16.34% 2c API600
|
Valikulised lisaseadmed
|
Namuri solenoidventiil, limiitlüliti, FRL, asendinäitaja, käsitsi seade
|

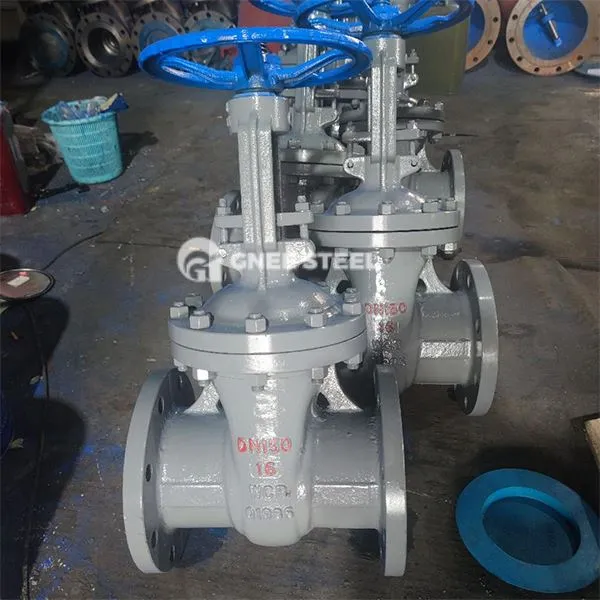

Valatud terasest kiiluvärava ventiilid
Eelised ja piirangud
EdVences: kiilukujuline konstruktsioon võib tõhusalt tihendada nii madala kui ka kõrge rõhu all ning värav eraldatakse avamise ja sulgemise hetkel klapiistmest, vähendades tihenduspinna kulumist.
LiMitations: see toetab ainult täielikku avatud või suletud toimingut ja seda ei saa kasutada voolu reguleerimiseks.
