Kõrge vaakumvärava klapi kirjeldus
Kõrge vaakumvärava klapp on ventiil, mis on mõeldud vaakumisüsteemi jaoks. See võib söötme tõhusalt isoleerida negatiivses rõhukeskkonnas, vältida gaasi leket ja säilitada optimeeritud tihendusstruktuuri abil vaakumi stabiilsust. Selle põhifunktsioonid hõlmavad keskmise voolu juhtimist, süsteemi vaakumi reguleerimist ning kiire avamis- ja sulgemisoperatsiooni realiseerimist.
Eelised:
Suurepärane tihendamine: iseseisva kujunduse muudab lekkekiiruse vähem või võrdseks 0. 01% dn ja PTFE pehme tihendiga võib saavutada nulllekke, mis on rohkem kui 30% parem kui tavalised väravaventiilid;
Tugev temperatuurikindlus: klapi korpuse materjal (näiteks kroom-molybdeeni teras) toetab temperatuurivahemikku -29 kraad ~ 550 kraadi ja tihendusrõnga temperatuuritakistus on kuni 350 kraadi (süsinikkiust materjal);
Lihtne töö: madala hõõrdumisega pakkimisstruktuur vähendab ava- ja sulgemismomenti ning käsitsi töömomenti vähendatakse traditsiooniliste väravaventiilidega võrreldes umbes 40%;
Saldamisvastane võime: täis- ja voolukanali disain vähendab jääkkeskkonda ja sobib osakesi ja kiude sisaldavate vedeliku juhtimiseks.
Kõrge vaakumvärava klapi spetsifikatsioon
|
Rakendusala
|
1 × 10-5 pa -1. 2 × 105Pa (O-rõnga tihendamine)
|
|
|
1 × 10-6 pa -1. 2 × 105Pa (Bellow tihendus)
|
||
|
Diferentsiaalrõhk enne avatud klapiplaate
|
Vähem või võrdne 3 × 103Pa mis tahes suunaga
|
|
|
Klappide kere ja aluse lekkekiirus
|
1,3 × 10-7 pa · l · s -1
|
|
|
Tsüklid kuni esimese hoolduseni
|
10, 000 korda
|
|
|
Klapikehade parasvöötme küpsetamine
|
Avatud vähem või võrdne 200 kraadi; Sulguge vähem või võrdne 150 kraadi
|
|
|
Paigaldusasend
|
Mis tahes suund
|
|
|
Toiteallikas (pneumaatiline)
|
AC 220V 50Hz, 6W või DC 24V, 3W (Special SPE. võib kohandada)
|
|
|
Suruõhk (ainult pneumaatiliste ventiilide pakkumine)
|
0. 4-0. 7MPA
|
|
|
Sulgemise ja avamise kiirus (pneumaatiline)
|
Vähem või võrdne 3s
|
|
|
Ventiilide positsiooni näidustused
|
Käsiraamat
|
Avatud ja lähedaste positsioonide näitajaga (mehaaniline tüüp)
|
|
Pneumaatiline
|
Avatud ja sulgede indikaatoriga (magnetiline lüliti)
|
|

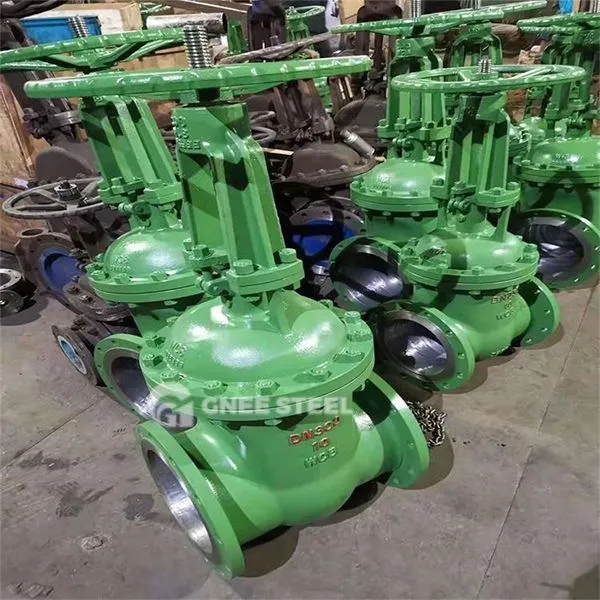

Kõrge vaakumvärava klapp
Tööstuse rakendus ja funktsioon
| Tööstuslik | Konkreetsed stsenaariumid ja funktsioonid | Jõudluse sobitamine |
|---|---|---|
| Elektritööstus | Auruturbiini kondenseerumissüsteemi vaakum eraldamine soojusjõujaamades, et vältida õhu infiltratsiooni hävitamast negatiivset survekeskkonda | Kõrge temperatuurikindla ja madala lekkekiiruse kujundamine |
| Semonductor Tootmine | Täpselt kontrollige gaasivoogu vaakumkatteseadmetes, et säilitada kõrge puhtuse protsessikeskkond | Kõrge tihendustase (vähem või võrdne 1 × 10⁻⁶ PA · M³\/S) |
| Biofarmatseutilised väljaanded | Aseptiliste tootmisliinide mikroobide saastumise blokeerimine ja GMP puhtuse standardite tagamine ravimite manustamissüsteemide jaoks | Materjal ilma sademeteta, hõlpsasti puhastatav struktuur |
| Nukleaarset tööstust | Radioaktiivsete söötmete pitseerimine isotoopide eraldamise seadmetes, et vältida kõrge riskiga materjalide lekkimist | Kiirguskindlad materjalid ja koondatud tihendusstruktuurid |
