Käsitsi väravaklapi kirjeldus
Käsitsi väravaventiil on piirklapp, mis avab ja sulgeb värava käsitsi kasutamise kaudu (käsiratas, käepideme või käigumehhanism). Värava liikumissuund on vedelikuga risti. See toetab ainult täielikku või täielikult suletud toiminguid. See sobib selliste tööstusstsenaariumide jaoks nagu nafta, keemiatööstus ja elektrienergia.
Core komponendid: jäik või elastne värav. Jäik värav on lahutamatu struktuur. Elastne värav saavutab väikese deformatsiooni läbi rõngakujulise soone kujunduse, et kompenseerida tihenduspinna kõrvalekaldet.
Struktuur ja tüüp
Gate klassifikatsioon:
Rigiidvärav: madala tootmiskuludega üheosaline tahke struktuur, mis sobib madala temperatuuri jaoks (vähem või võrdne 121 kraadi) ja madala rõhu tingimustega, kuid soojuspaisumise tõttu on lihtne takerduda; Elastiline värav: väravat töödeldakse vertikaalse poolitava pinna rõngakujulise soonega ja tihenduspinna nurga kõrvalekalde kompenseerimiseks kasutatakse elastset deformatsiooni. See on resistentne kõrge temperatuuri suhtes (vähem või võrdne 570 kraadi) ja jamivastane.
Sealing Vorm:
Metaalne kõvatihend
Soft tihendi kombinatsioon
Drive mehhanism:
Käsiratas, käepide otsese ajamiga (väikese läbimõõduga klapp);
Ussi käigu redutseerimismehhanism (suure läbimõõduga klapp), vähendades töömomenti.
Käes töötav väravaklapi spetsifikatsioon
|
ese |
väärtustama |
|
struktuur |
Värav |
|
rakendus |
Üld- |
|
lähtekoht |
Hiina |
|
provints |
Henan |
|
võimsus |
Käsiraamat |
|
kohandatud tugi |
OEM, ODM, OBM |
|
garantii |
1 aasta |
|
mudelnumber |
Z41H-16C |
|
kaubanimi |
Gnee |
Omadused
| Omadused | Kirjeldus |
|---|---|
| Bididiidiline tihendus | Elastne värav deformeerub adaptiivselt, et kompenseerida tihenduspinna kõrvalekallet, saavutades kahesuunalise nulllekke |
| Kõrge temperatuur ja kõrgrõhutakistus | Valatud terasventiili korpus (näiteks WCB) on lõõmutatud ja sobib temperatuuride -29 kraadi ~ 570 kraadi jaoks, mis sobib kõrge temperatuuriga söötmeks, näiteks aur ja õli |
| Low voolutakistus | Täis läbimõõduga kujundusel on voolutakistuse koefitsient sirge toru lähedal, vähendades vedeliku energiakadu |
| Strong Anti-Clogging | Nuga tüüpi värav võib segamise vältimiseks katkestada kiud ja graanulid |

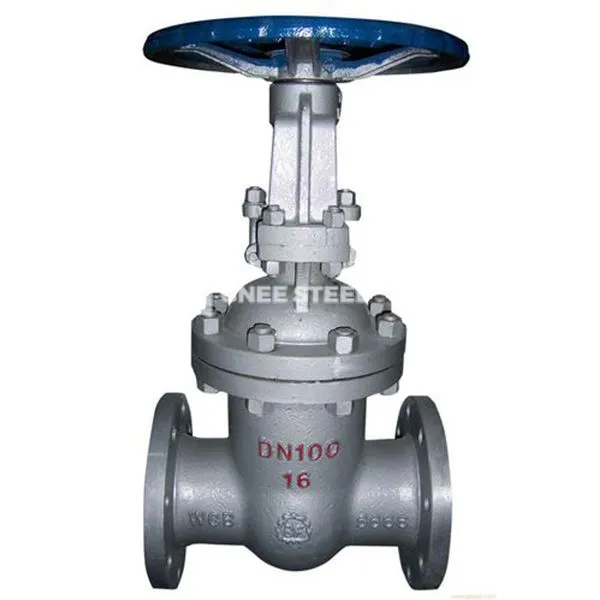

käsitsi väravaventiil
Rakendused
Naftakeemiline: kõrgtemperatuuriga nafta- ja maagaasi torujuhtme piirkontroll;
Toitesüsteem: aurutorustik avamine ja sulgemine, mis sobib kõrge temperatuuri ja kõrgrõhu tingimuste jaoks;
Tööstusvedelik: osakesi või kiude sisaldavate söötme transpordihaldus;
Munitsipaaltehnoloogia: veepuhastussüsteem (valida tuleks korrosioonikindlad materjalid, näiteks roostevaba teras).
Paigaldus- ja hoolduspunktid
Paigaldusnõuded:
Äärikuühendused peavad olema rangelt joondatud torujuhtme teljega, et vältida tihendi pinna ja lekke ebaühtlast jõudu;
Reserv 1\/2 ~ 1 Ventiili varre tagasitõmbamine täielikult avatud olekus, et vältida segamist põhjustavat soojuspaisumist ja kokkutõmbumist.
Hooldussoovitused:
Puhastage regulaarselt klapi õõnsuse sette ja kontrollige värava tihenduspinna kulumist;
Hoidke seda pikaajalise desaktiveerimise jaoks täielikult avatud olekus, et vältida elastse värava kleepumist;
Pakkimise asendamisel eelistage painduvate grafiidimaterjalide kasutamist hõõrdekindluse vähendamiseks
